Auch die Wasserkühlung dieses chinesischen Meisterwerkes war mir ein Graus (Wassereimer mit Teichpumpe drin). Daher musst ich mir auch hier ewas ausdenken, bzw. vorhandene Ideen aus dem Netz adaptieren und für mich optimieren. Primär basiert dieser Umbau auf dem Beitrag der Ct Make 3/2018.

Da es bereits super Komponenten für PC Wasserkühlungen gibt liegt die Idee nahe einfach einen belüfteten Radiator, Ausgleichbehälter und Pumpe zu nehmen um einen aktiv gekühlten und geschlossenen Kreislauf zu bekommen.

Hier die Bauteile:

Radiator 360mm
EHEIM 1048 Pumpe
Drei 120mm Lüfter
Ausgleichbehälter
Schläuche in verschiedenen Durchmessern (6mm, 8mm und 10mm)
Schlauchklemmen für verschiedene Durchmesser
Diverse Adapter von 6mm auf 8mm, 6mm auf 10mm und 6mm auf 6mm sowie 8mm auf 8mm
Spannungswandler LM2596S

Zunächst habe ich die original Schläuche nach innen gelegt und gekürzt. Neben dem Netzteil habe ich die Pumpe positioniert und festgeschraubt. (nicht zu fest, sonst bricht das Plastik der EHEIM Halterung). Direkt davor habe ich den Ausgleichbehälter gepackt und zwar so, das ich diese von oben noch befüllen kann und von der Pumpe aus gesehen etwas Steigung im Schlauch ist, damit die Luft besser entweichen kann. Die Halterung für den Ausgleichsbehälter habe ich natürlich wieder selbst erstellt und gedruckt. Hier die STL-Datei.

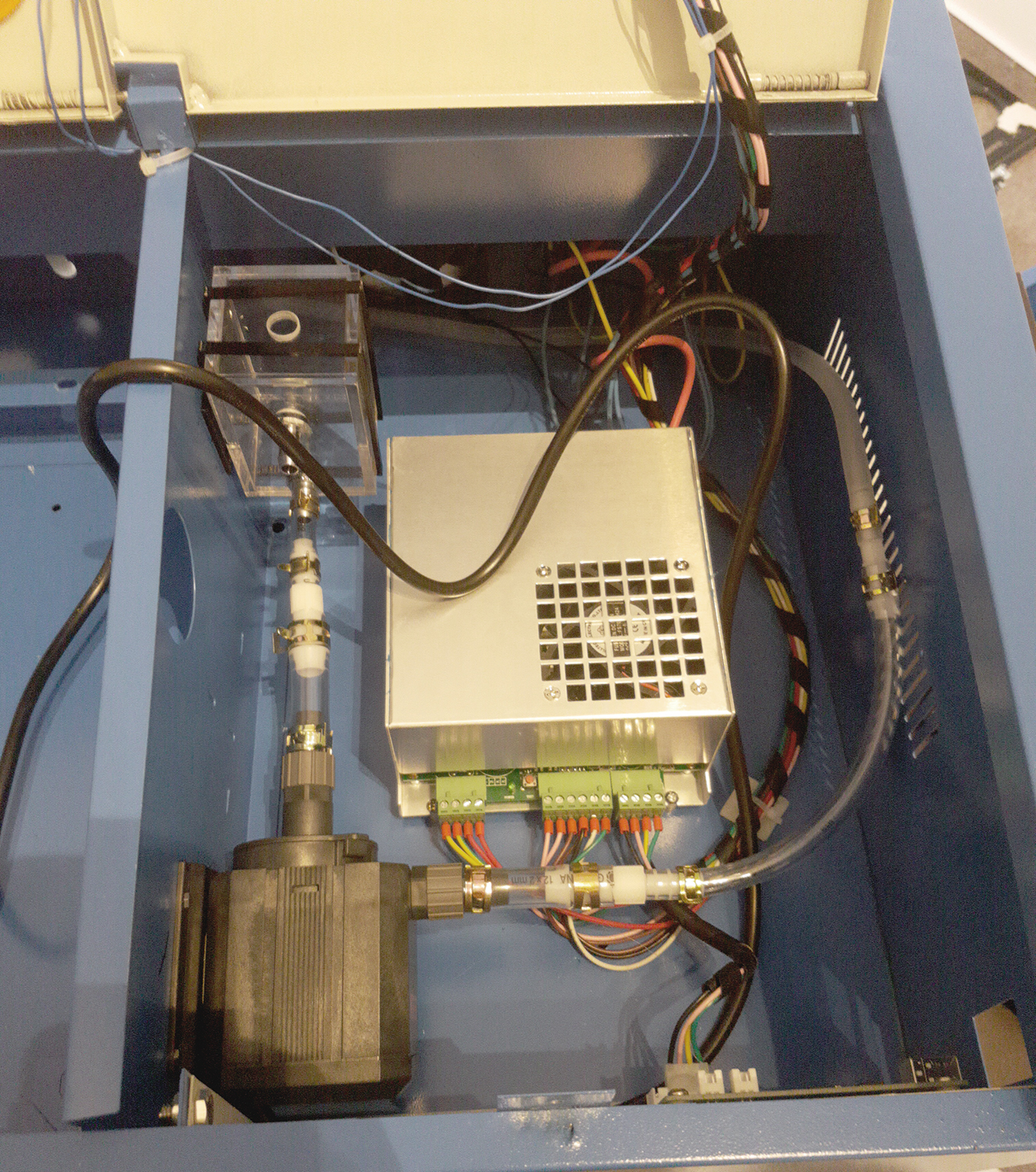

Pumpe und Ausgleichbehälter

Dann habe ich eine Halterung (STL-Datei) für den Radiator gedruckt und diesen an der rechten Seite montiert. Zwei große Löcher im Blech ermöglichen die Durchführung der Schläuche. Ich habe zur Sicherheit den Radiator noch geerdet. Für den Fall das die Laserröhre einmal undicht wird liegt hier sonst Spannung an!

Radiator mit Halterung

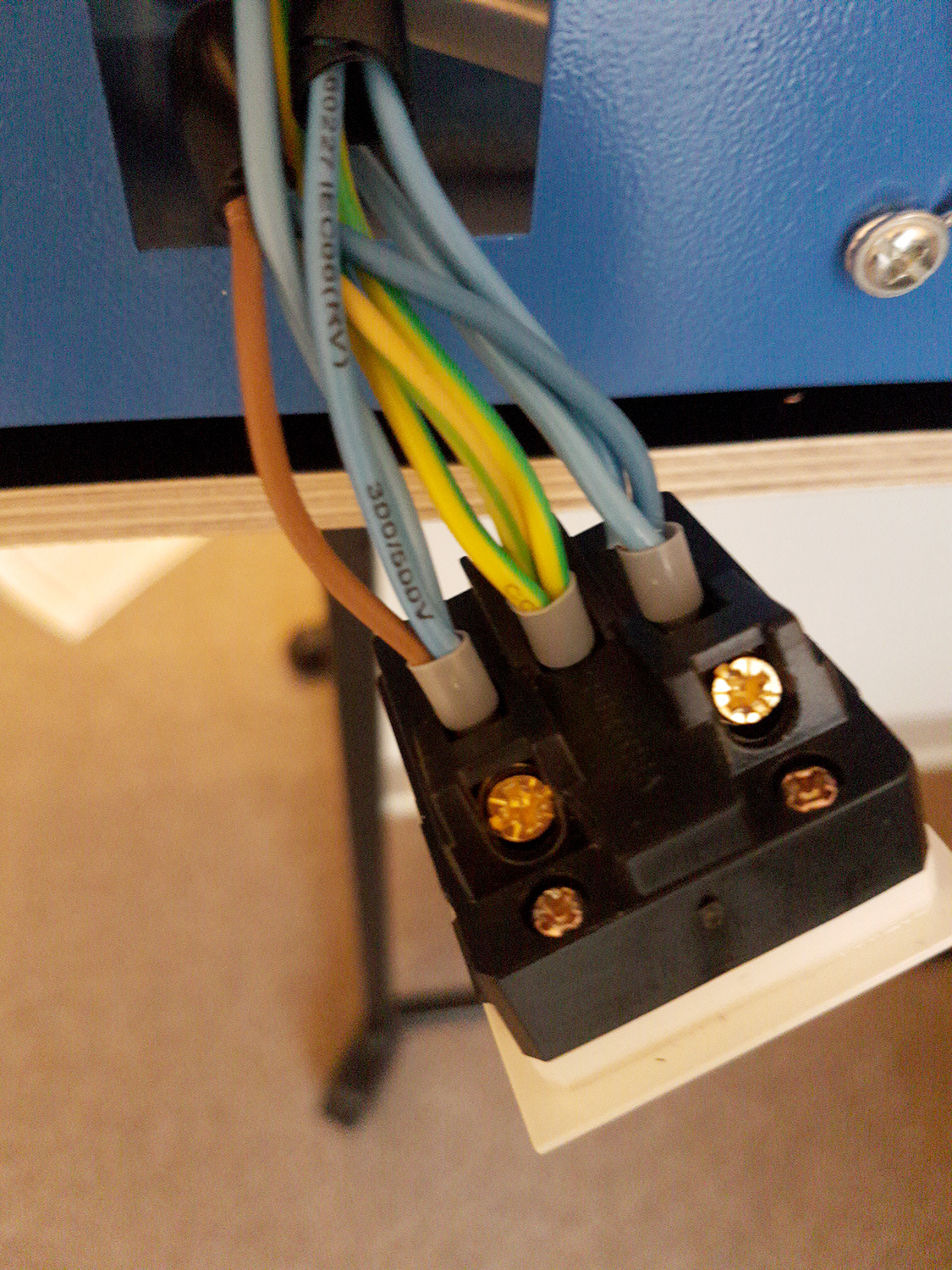

Stecker mit Erdungskabel

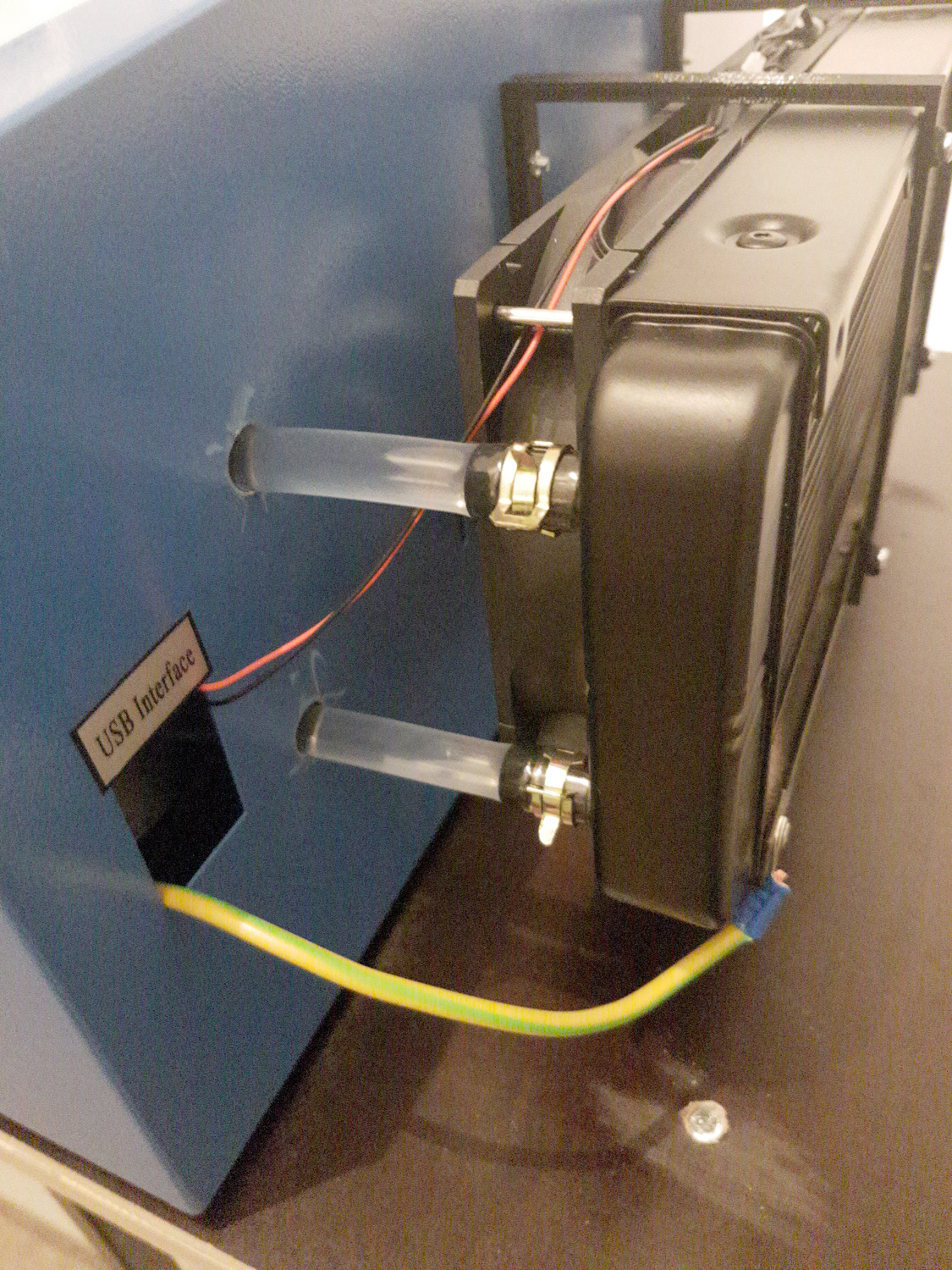

Radiator montiert

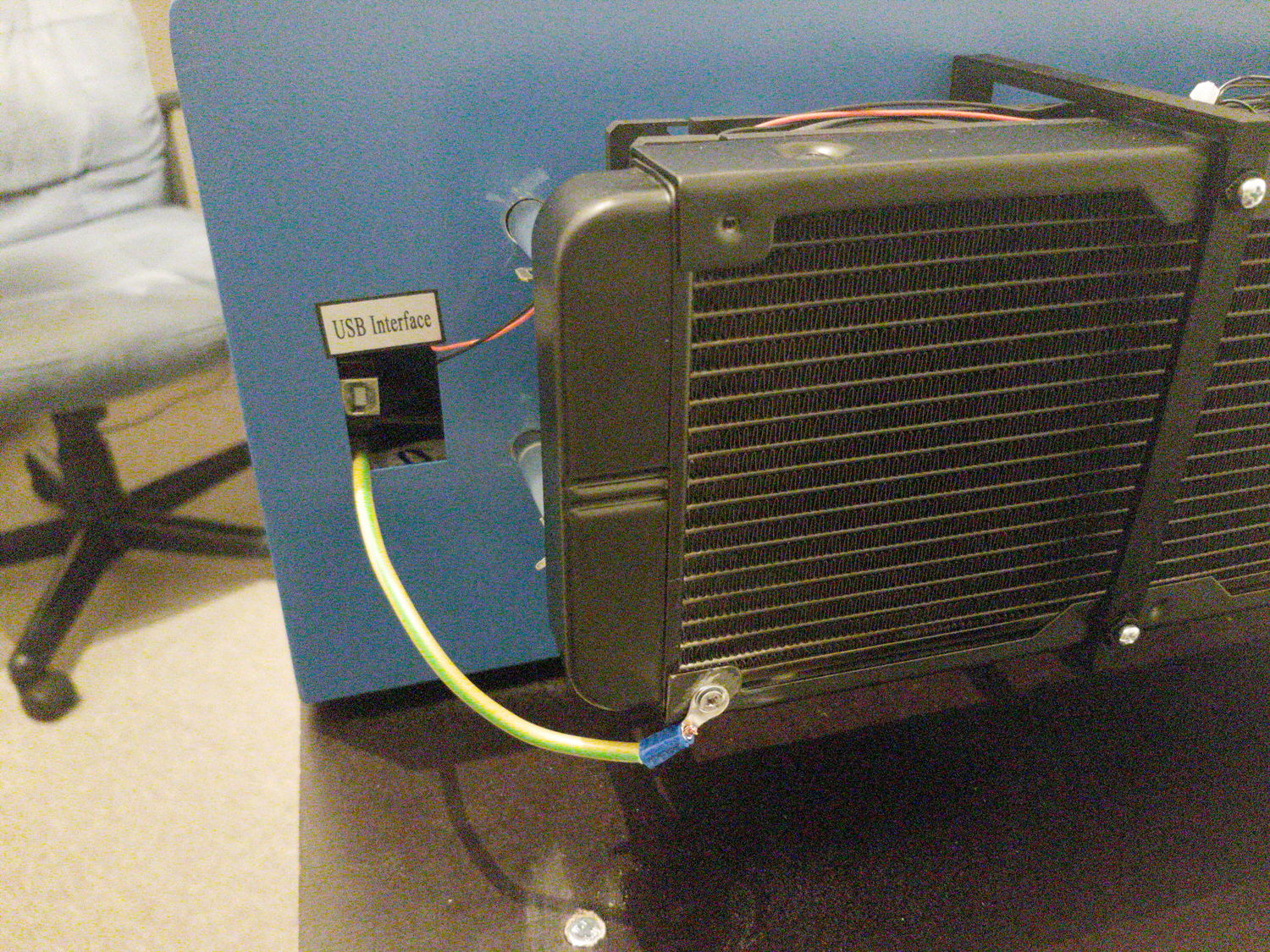

Radiator montiert Detail
Radiator mit Halterung und der Anschluss am Stromstecker

Die Pumpe habe ich übrigens auf einen der beiden AC-Stecker hinten rechts gelegt. Bei der Gelegenheit habe ich die nicht vorhandenen Ader-Endhülsen bei beiden Strom-Buchsen “erneuert” – Das ist chinesische Wertarbeit!

Die Lüfter brauchen übrigens 12 Volt, welches das vorhandene Netzteil dankenswerter Weise natürlich nicht direkt zur Verfügung stellt. Das Netzteil liefert aber 24V.

Belegung Netzteil

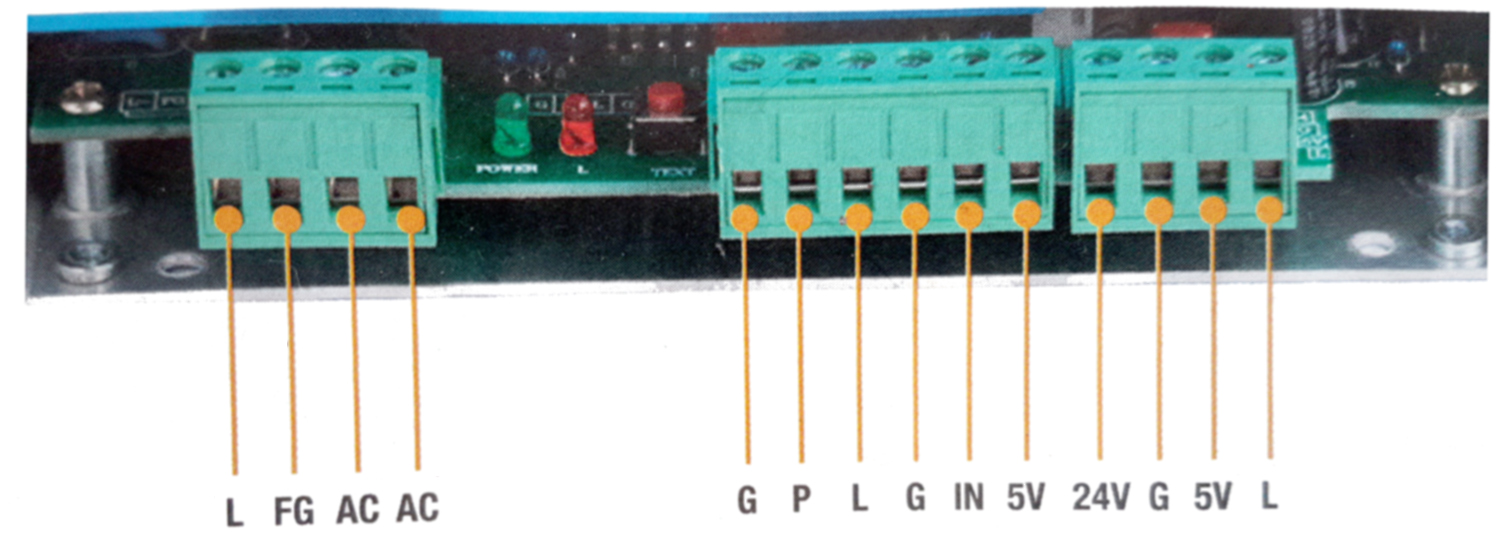

Netzteilbelegung (Quelle: Ct Make 3/2018)

Ich habe dann den Spannungswandler an 24V angeschlossen, mit einem Messgerät verbunden und so lange an der kleinen Schraube gedreht, bis ich möglichst exakt 12V hatte.

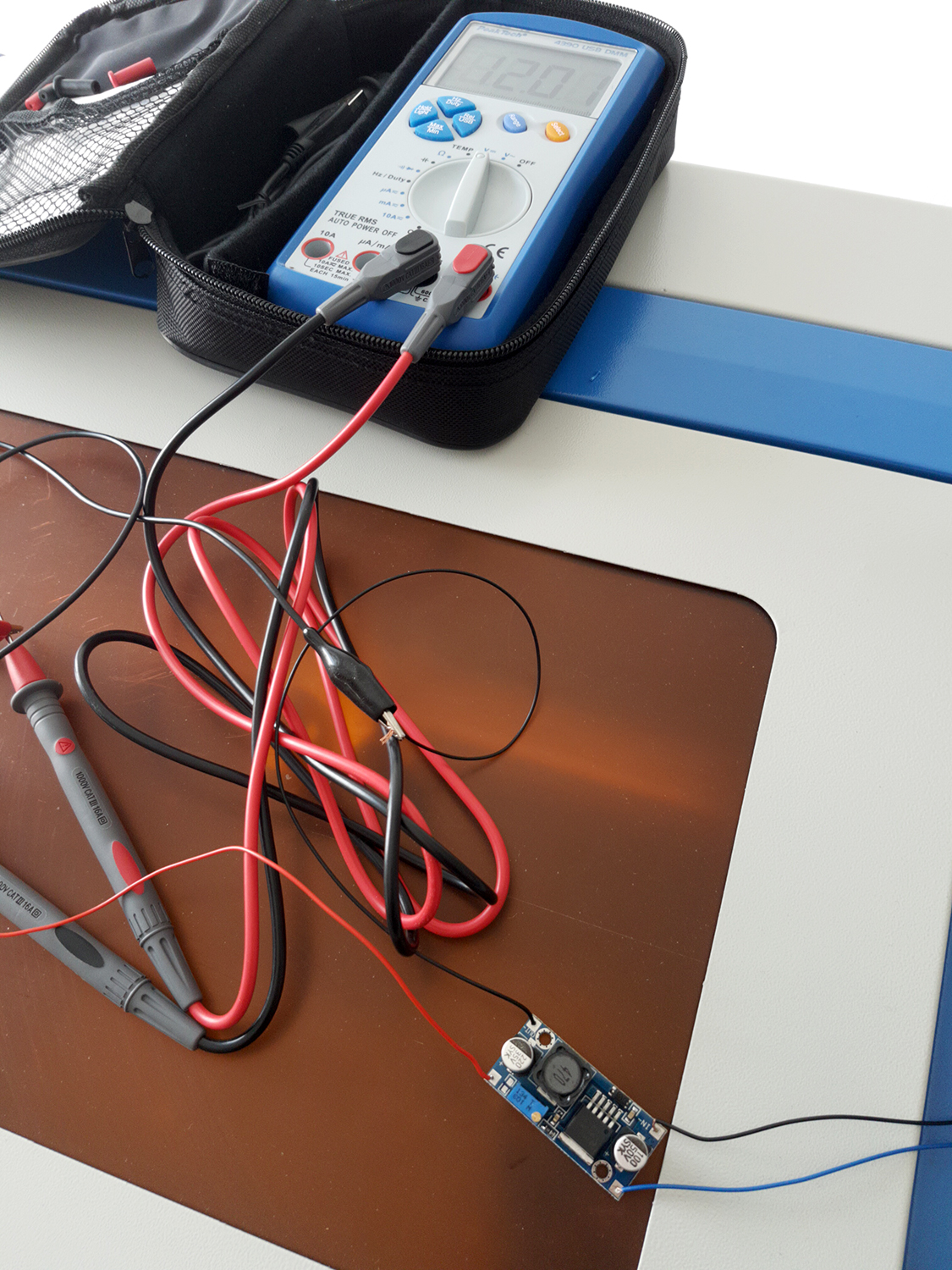

Einmessen Spannungswandler

Den Spannungswandler selbst habe ich mittels zweier Mainboard-Abstandshalter über der Pumpe montiert.

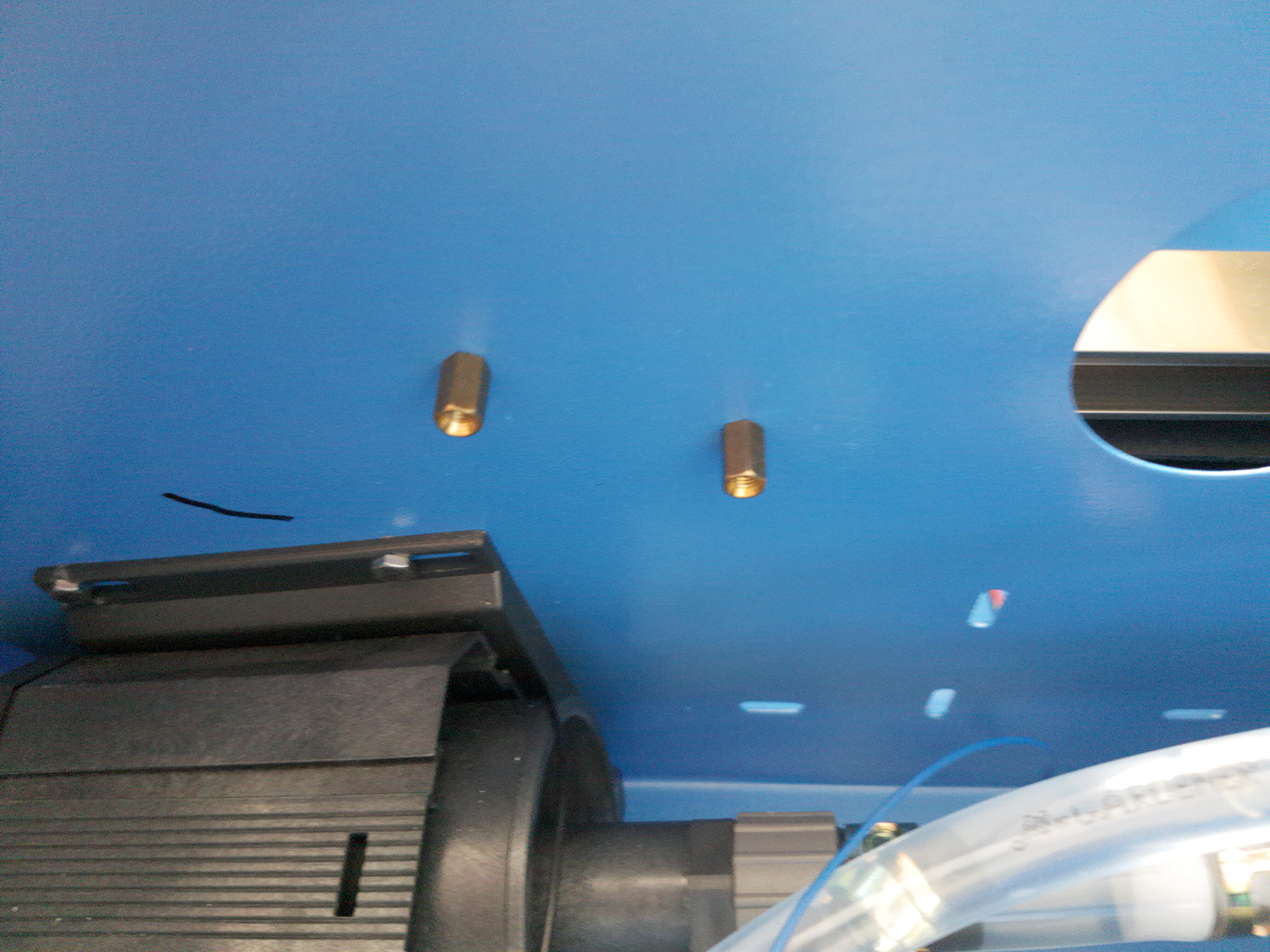

Abstandshalter für Spannungswandler

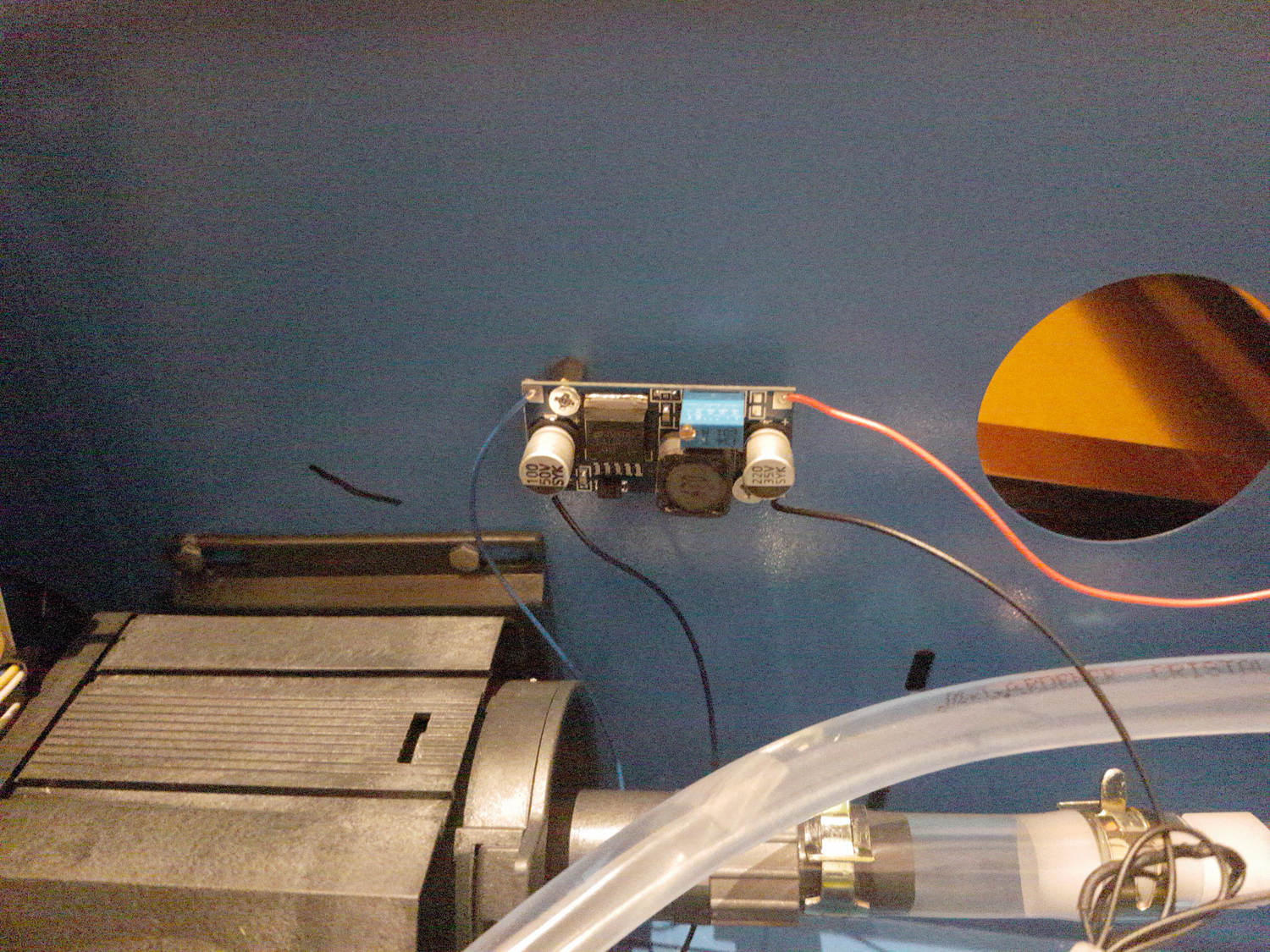

Montierter Spannungswandler

Um die Lüfter auch schalten zu können habe ich noch einen alten Kippschalter montiert und zwischen 12V+ und die Lüfter geschaltet. Der zweite Schalter ist für den noch geplanten Air-Assist, um die Flammenbildung beim Lasern zu reduzieren.

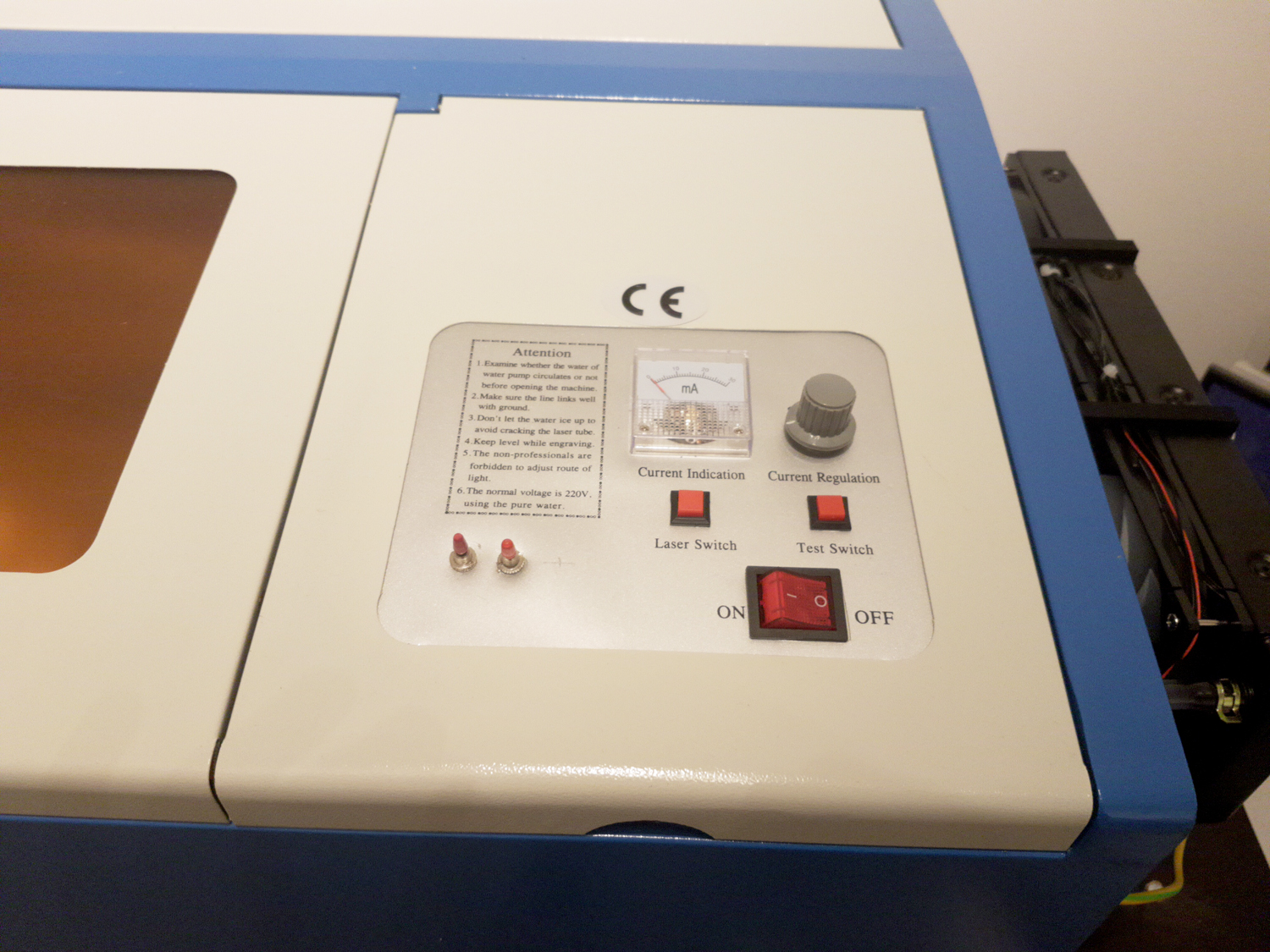

Schalter auf Frontplatte

Nur noch den Ausgleichbehälter mit destilliertem Wasser füllen, die Pumpe starten und so lange Wasser nachfüllen bis keine Luft mehr im System ist.

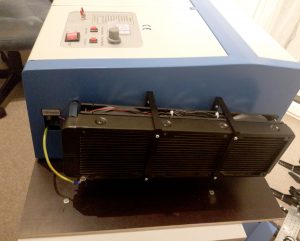

Radiator fertig montiert und befüllt

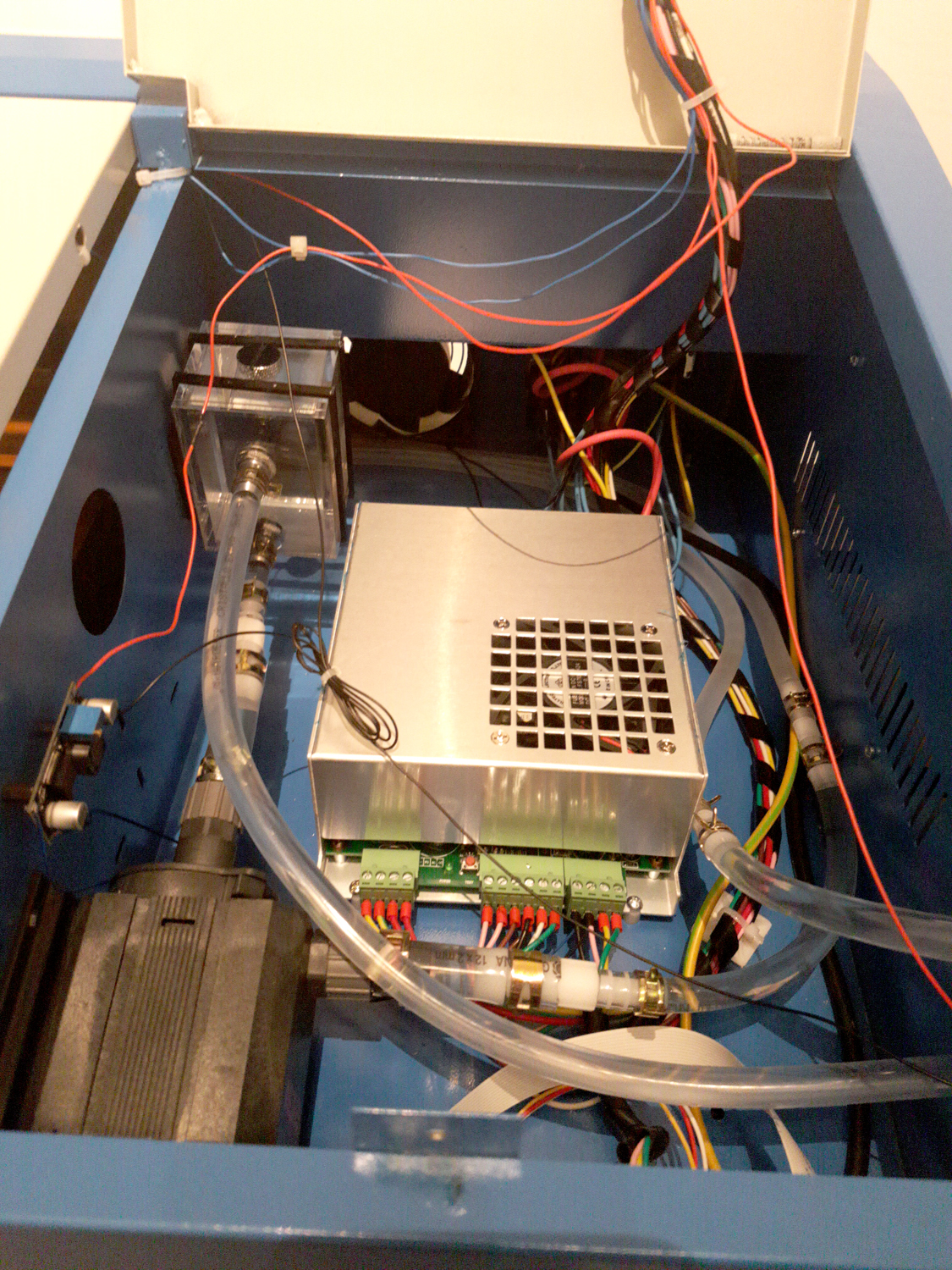

Wasserkühlung fertig montiert und befüllt
