Ich habe bei meiner ungedämmten Garage im Sommer immer wieder das Problem, dass sich die Hitze staut und auch über Nacht der Raum nicht abkühlt.
Da in der Garage der Wechselrichter für die Solaranlage hängt und auch ein Kühlschrank steht, würde ich versuchen gerne die kühle Abendluft in den Raum zu bekommen.
Hinzu kommt, dass ich bei Einzug auch das olle und undichte Garagentor gegen ein modernes, gedämmtes ersetzt habe – da bewegt sich keine Luft mehr, auch wenn an einem Ende der Garage ganzjährig offene Fenster sind.

Daher meine Idee: Eine aktive Belüftung die über den Bus gesteuert wird und ja nach Innen- und Außentemperatur den Lüfter schaltet.

Gestern habe ich dann eine 125er Kernbohrung gemacht und hatte mir online einen 125er Rohrlüfter und ein Einbauset aus einem Rohr und einer Edelstahlabdeckung für außen bestellt.
Erstes Problem: Das Rohr aus dem Set hat einen Innendurchmesser von 125, meine Kernbohrung aber einen Außendurchmesser – habe ewig gefummelt das zu große Rohr in das zu kleine Loch zu bekommen.

Nach viel gefummel dann endlich den Lüfter ins Loch gesetzt.

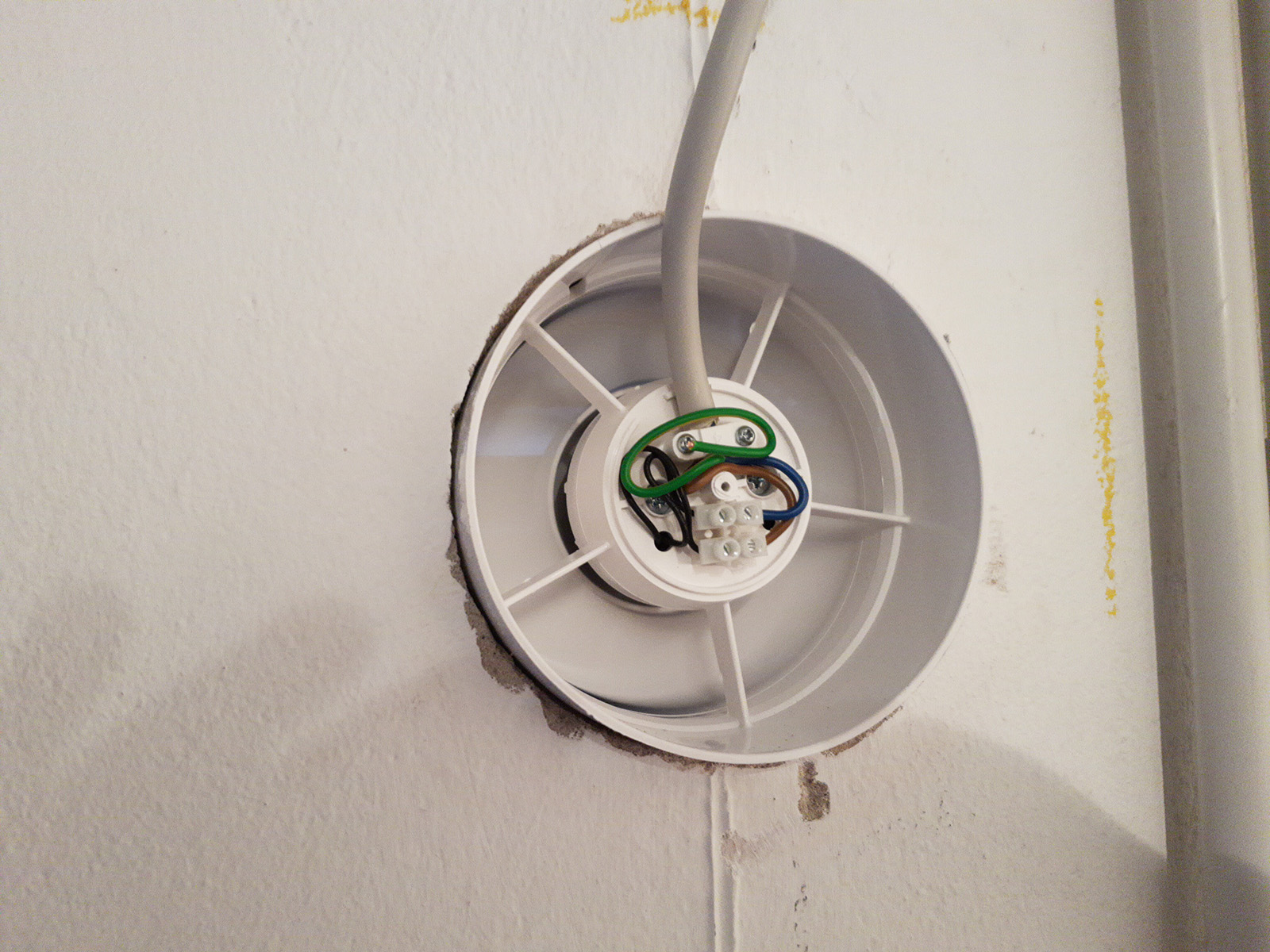

Montierter und angeschlossener Rohrlüfter

Dann habe ich den Unterputz Schaltaktor montiert. Wie immer von MDT, einen AKK01UP.03.
Ich konnte sowohl den KNX Bus als auch die Spannungsversorgung von bestehenden Dosen abzweigen.

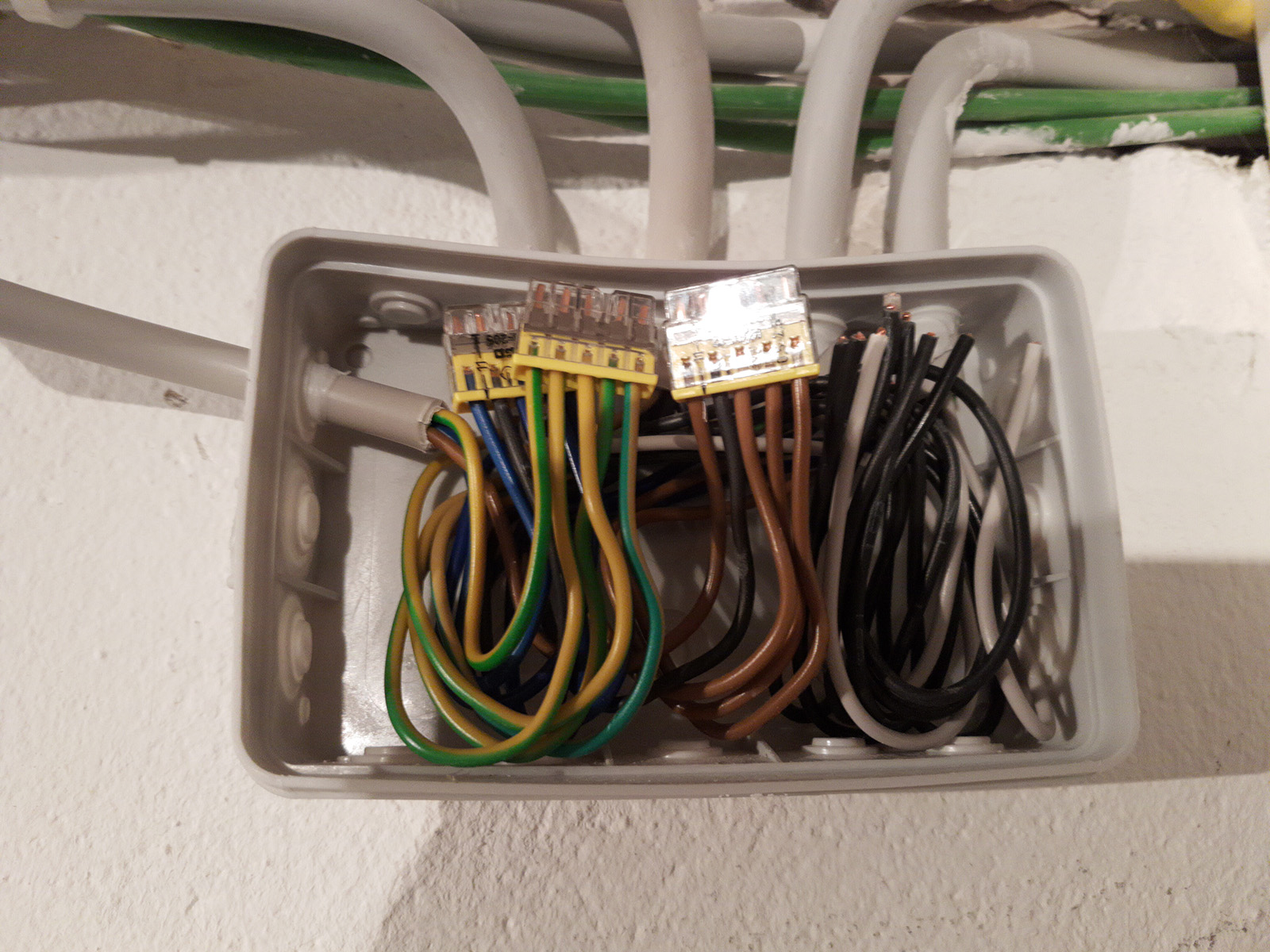

Die vorhandene Avzweigdose mit Dauerstrom, wo ich den Lüfter abzweigen konnte

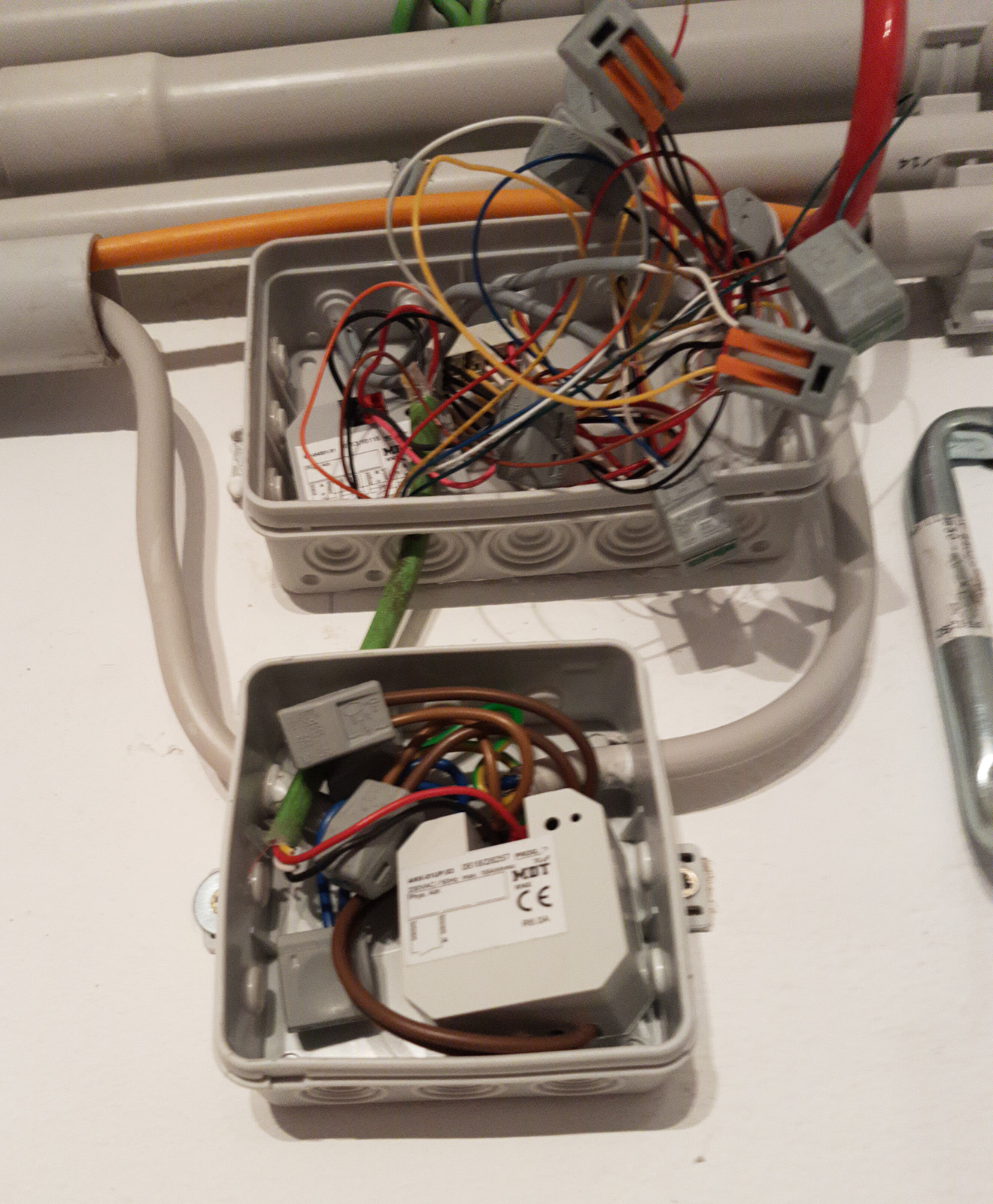

Abzweigdose mit KNX Tastsensor und dem neuen KNX Schaltaktor

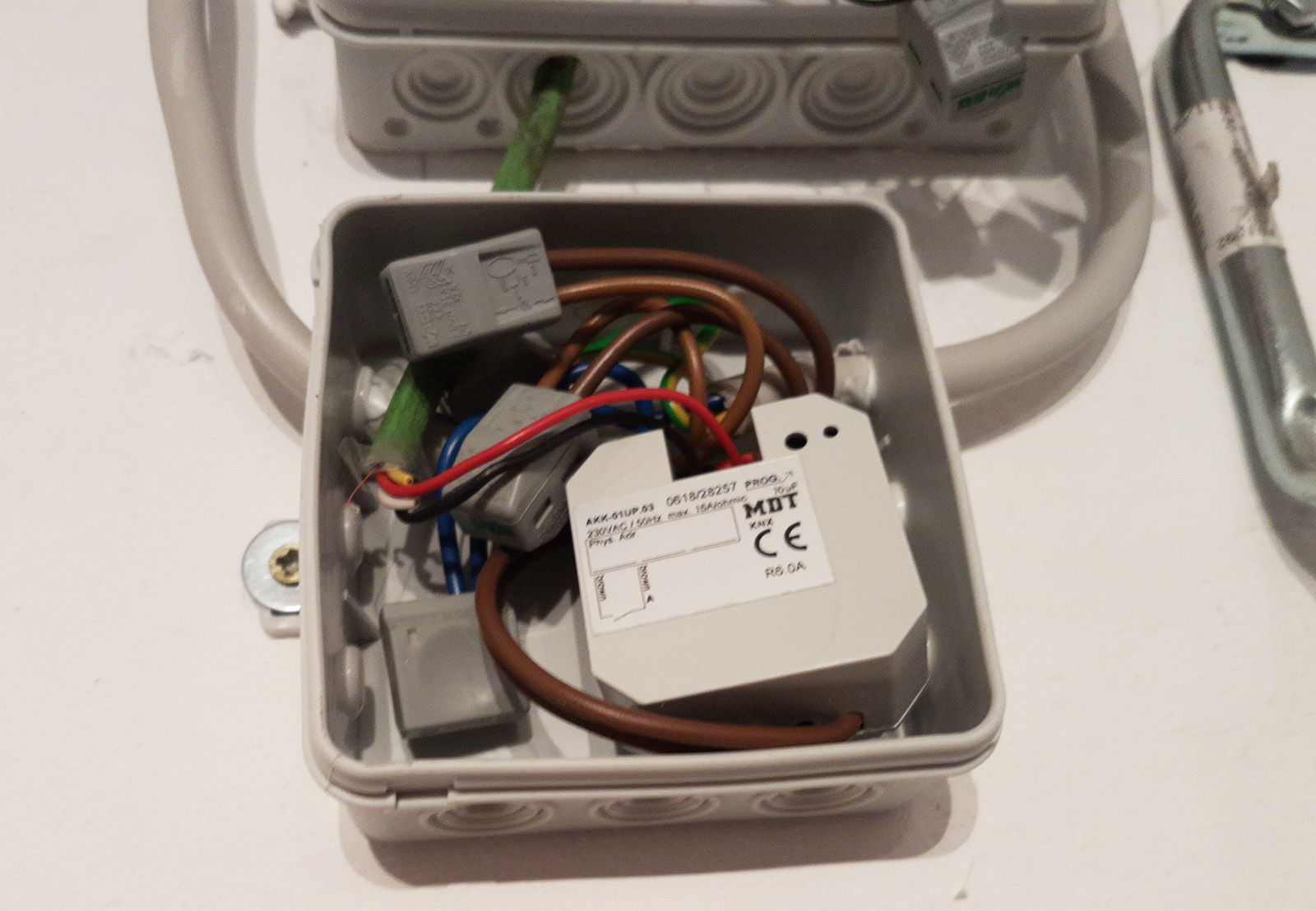

Der neue KNX Schaltaktor für den Lüfter





















Dies ist Version eins. D.h. es wird im Moment noch manuell über die Visualisierung oder eine Zeitschaltuhr geschaltet.

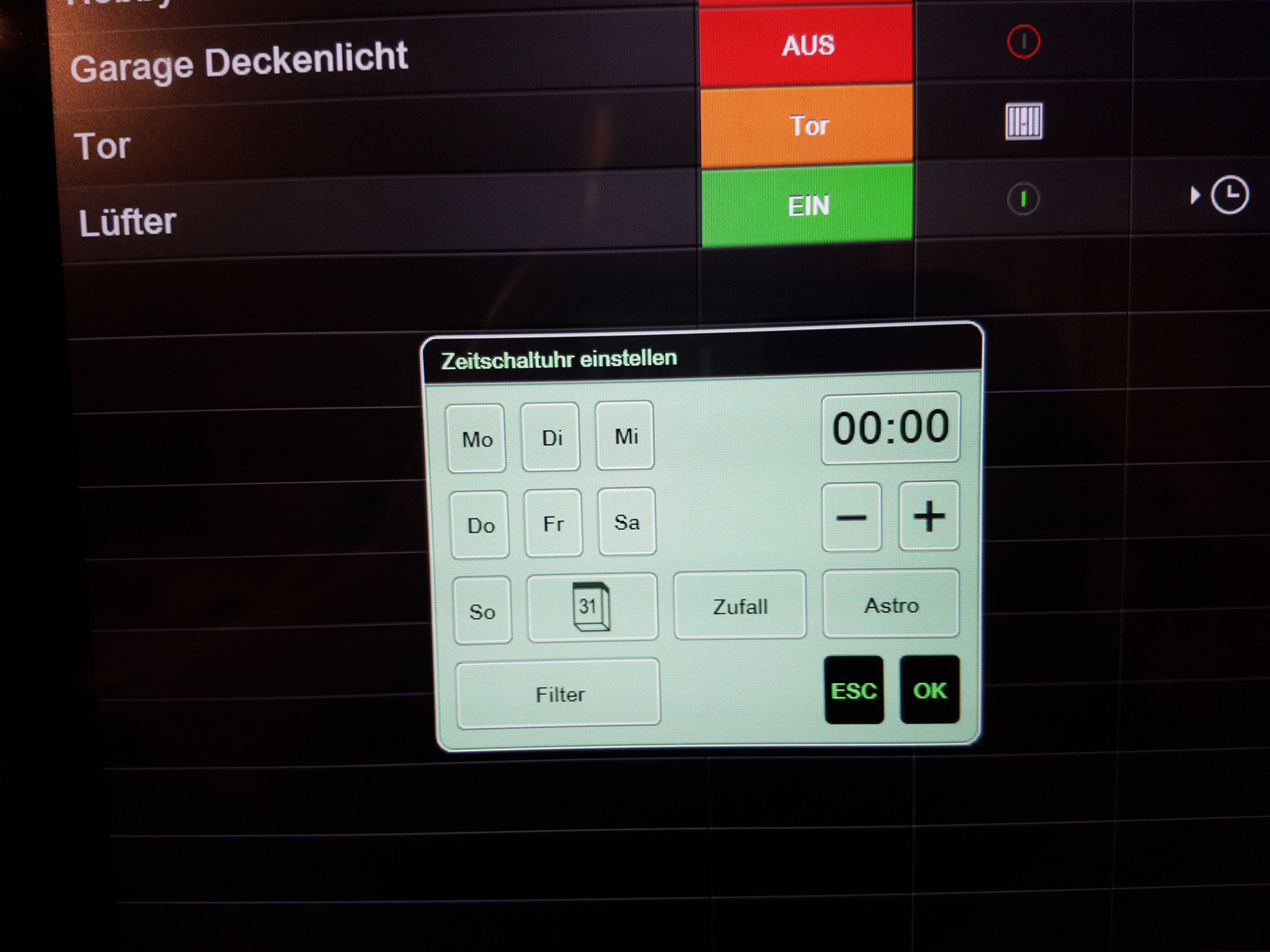

Zeitschaltuhr in der Visualisierung

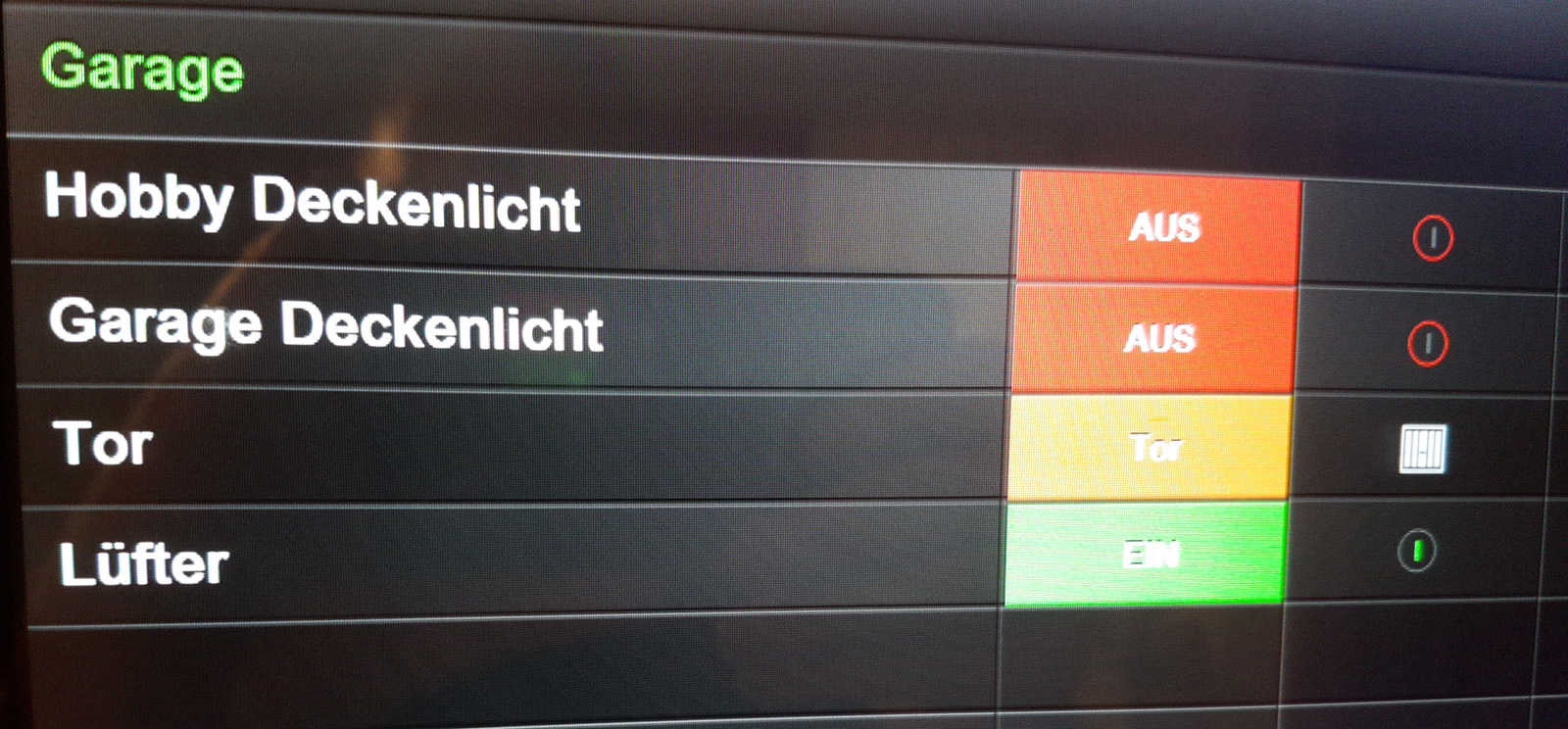

Visualisierung des Lüfter-Schalters

Habe jetzt Umweltsensoren DHT22/AM2302 (Temperatur und Luftfeuchtigkeit) bestellt, werde diese noch mit einem ESP8266 verbinden und dann über WLAN die Messwerte an den Bus senden.
Zum Schluß dann noch eine kleine Logik und dann wird der Lüfter hoffentlich sinnvoll und automatisch an- und abgeschaltet.
