Wie ist immer so ist im Leben: Man kann noch so viel planen, irgendwas kommt immer dazwischen und wirft alles wieder durcheinander. 😉

So auch dieses Projekt, denn:
Mein Zisternen-Sensor hat einen Wasserschaden!

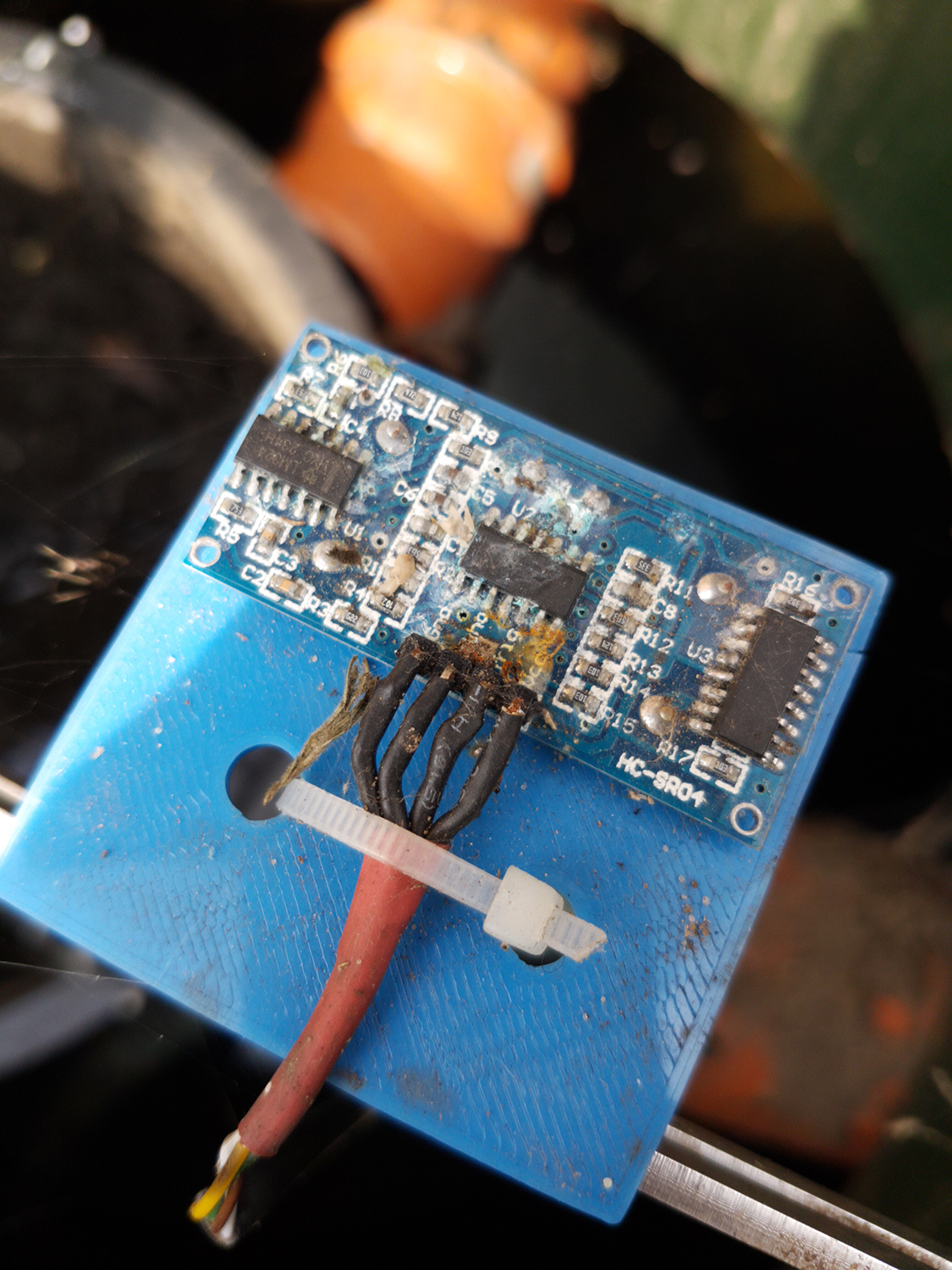

Wasserschaden HC-ST04 Ultraschall Abstandssensor
Wasserschaden am HC-ST04 Ultraschall Abstandssensor.

Das kommt daher, dass sich am Deckel über dem Sensor Kondenswasser bildet und dann auf den Sensor tropft. Das ist auch wohl schon im Winter passiert, so durchgerostet wie einige Teile des Sensor-Moduls sind.

Da ich den Sensor nun erneuern muss, bot sich auch die Gelegenheit gleich noch ein paar Dinge mit zu verbessern:

  • Die Halterung. Diese muss jetzt ja auch vor Wasser von oben schützen
  • Außerdem war der Sensor sehr nah über dem Saugschlauch montiert, das brachte die Messung hin und wieder durcheinander.
  • Und dann muss man ja auch alle paar Wochen noch den Schmutz-Fang-Korb sauber machen. Also wollte ich die Kabel steckbar machen um die Wartung zu erleichtern.

Zunächt also musste ein neuer Sensor her. Wie schon zuletzt habe ich einen HC-SR04 besorgt. Diesmal als Set – man weiß ja nie. 😉

Dann habe ich eine neue Halterung entworfen und ausgedruckt. Diesmal mit Deckel und auch etwas näher an der Wasseroberfläche montiert. Es sind drei Teile: Einmal die Halterung, dann der Deckel und dann der Haltewinkel für die Metallschiene swe Zisterne. Alles werde ich mit 6mm Gewindestangen verbinden. Hier gibts auch die .STL Datei.

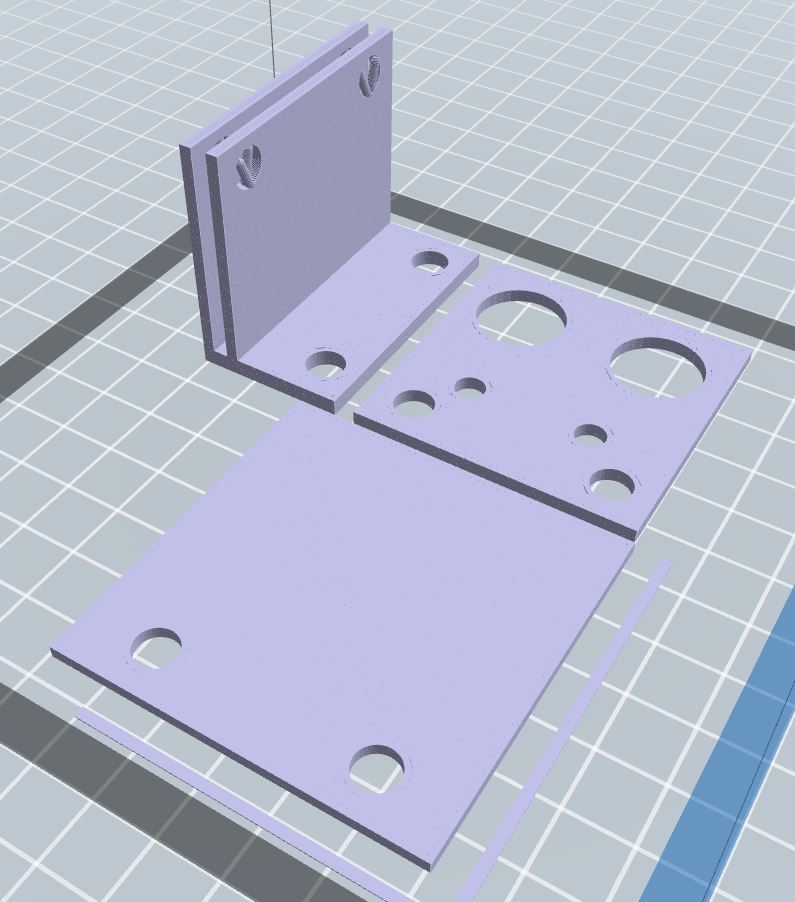

Zisternen Sensor Halterung 2.0
Neue Halterung für Abstandssensor

Doch bevor ich alles zusammenbaue, hier nochmal die Einzelteile:

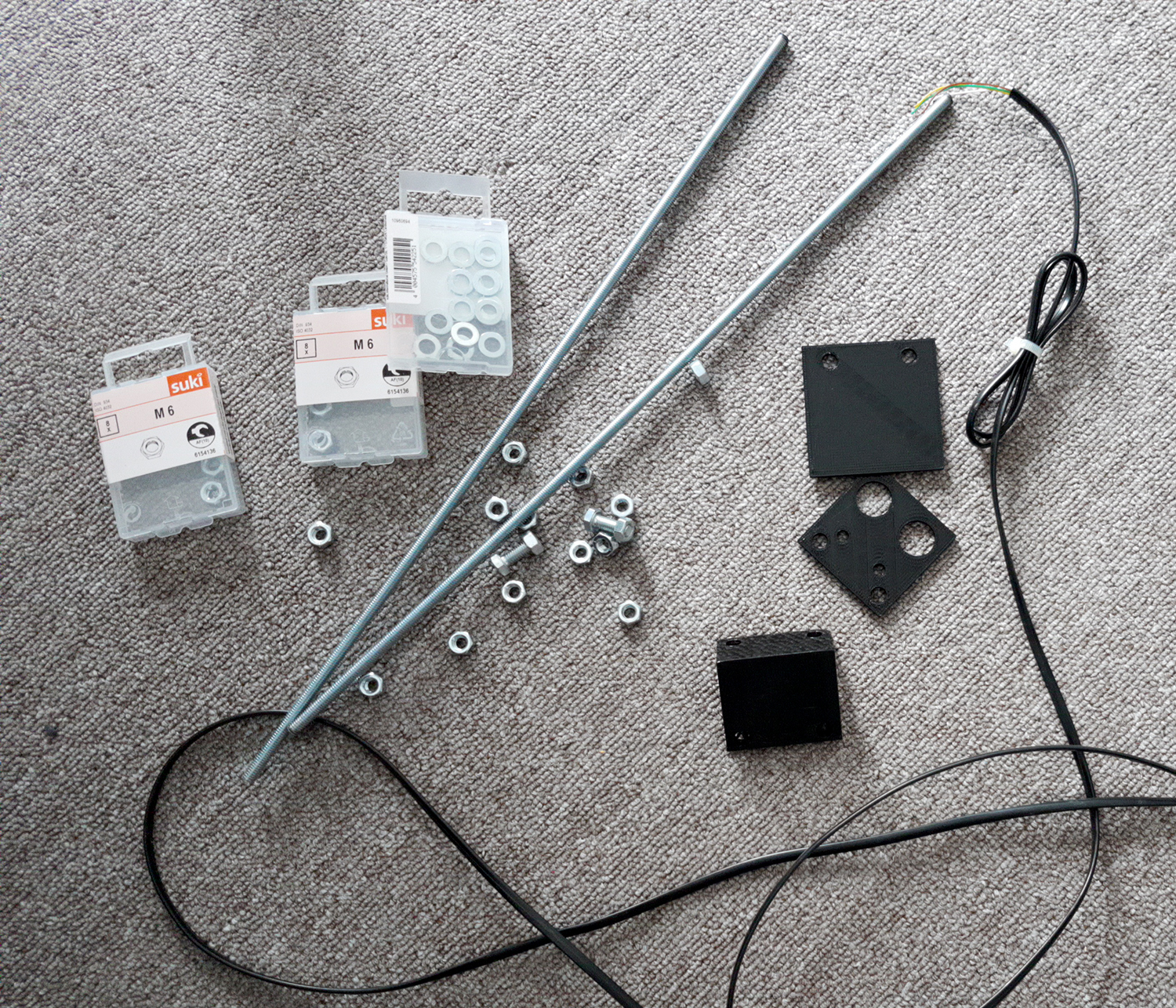

Einzelteile Halterung 2.0
Einzelteile Halterung 2.0, M6 Muttern, Unterlegscheiben, Gewindestangen und die gedruckten Halterungen.

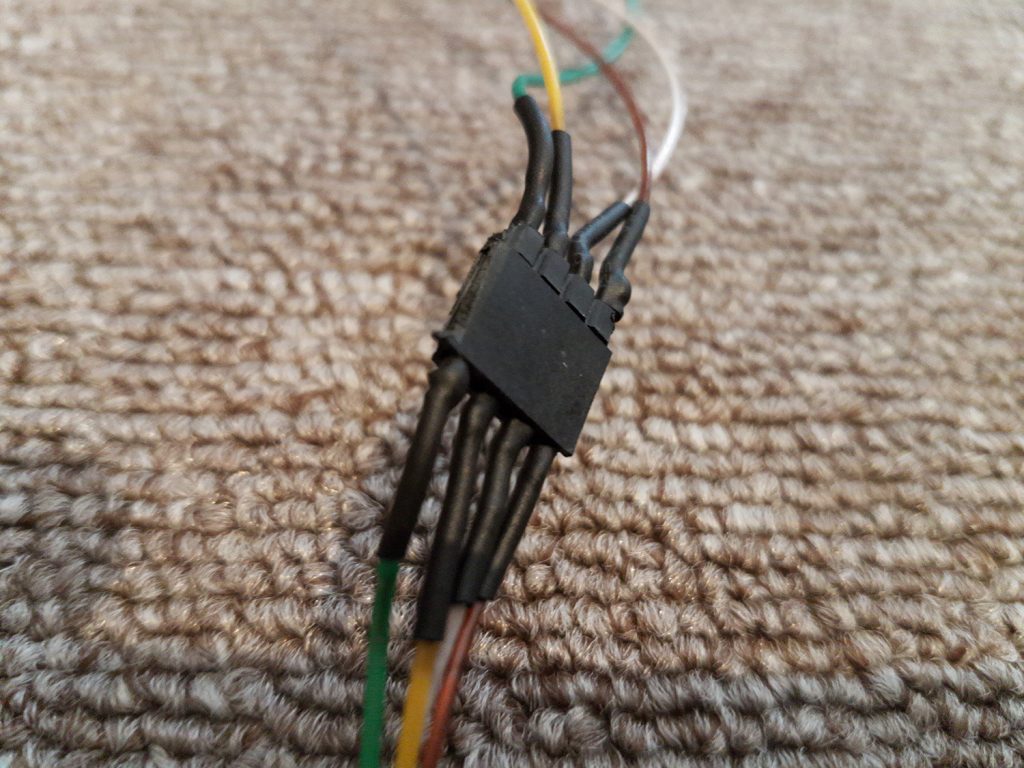

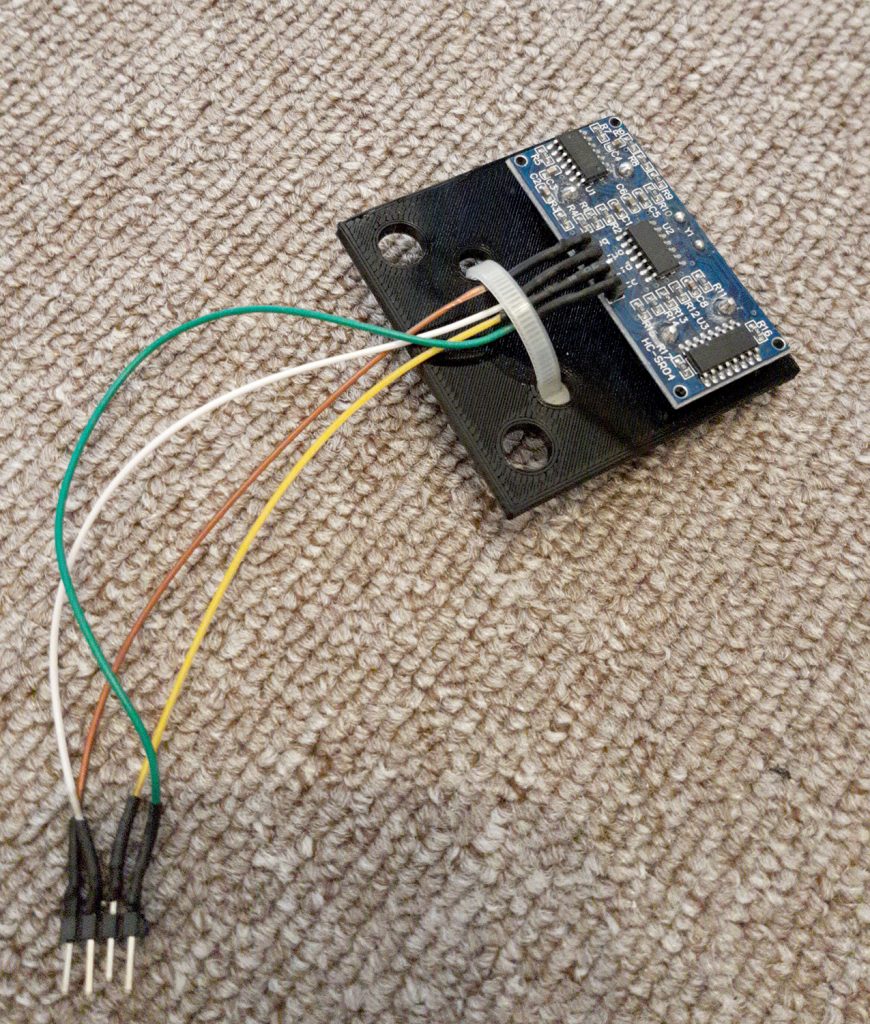

Dann habe ich erstmal gelötet und das Kabel bzw. Sensor mit Pfostensteckern versehen. So kann ich das Kabel ganz leicht vom Sensor oder von der Basis trennen.

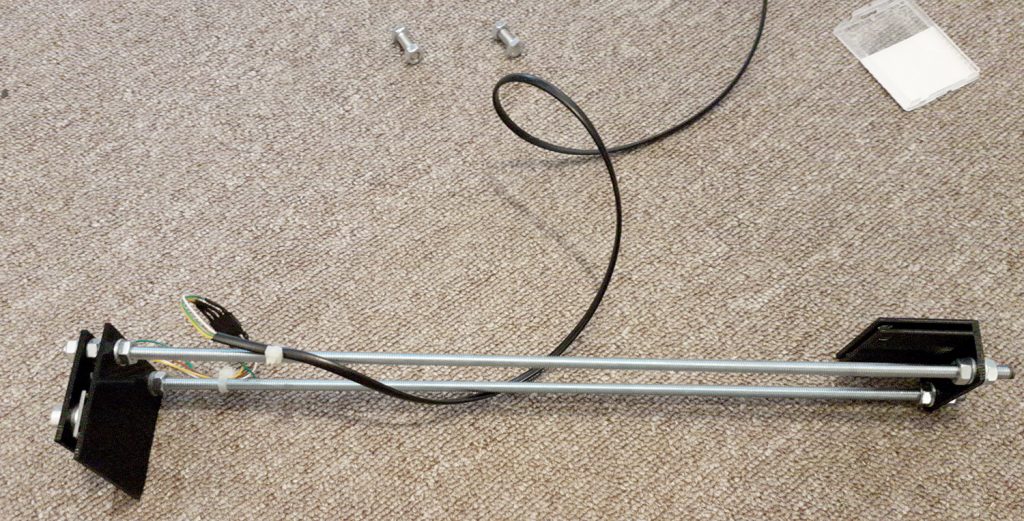

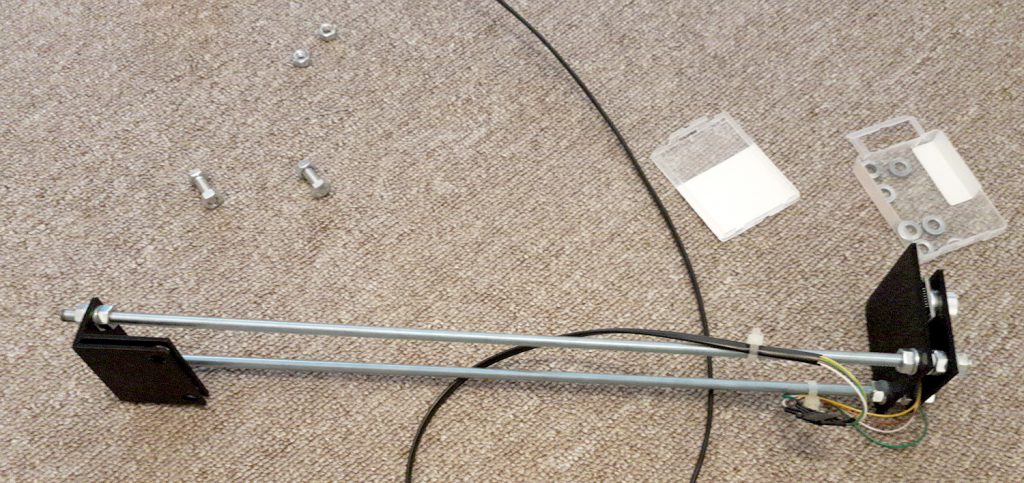

Und montiert in der Zisterne sieht es dann so aus. Denke, das ist deutlich professioneller als mit der alten Halterung. Und ich hoffe das “Dach” schützt den Sensor ausreichend.

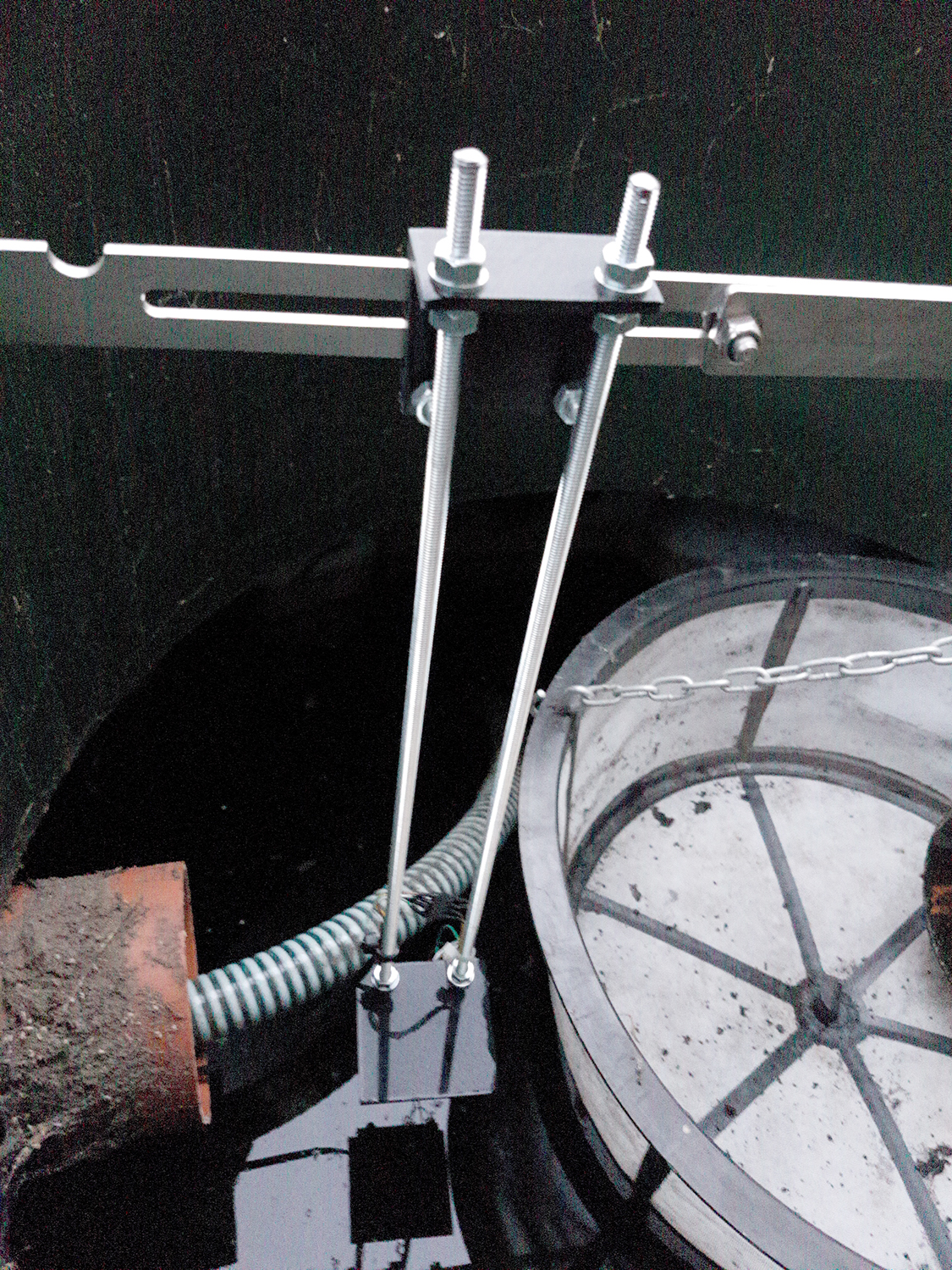

Montierter Abstandssensor in Zisterne
Montierter Abstandssensor in Zisterne
