Zwei Jahre nach Hauskauf möchte ich mich nun endlich um den Garten kümmern. Wie schon bei der Renovierung selbst möchte ich euch nicht mit Details der Bepflanzung und dem Häuschenbau langweilen, sondern vielmehr die elektronischen Pläne schildern.

Ich möchte im Außenbereich eine Unterverteilung bauen. Mit eigenen KNX Bussegment, welches elektrisch vom Haupt-KNX-Segment getrennt ist (für den Kurzschluß- und Fehlerfall). Diese Unterverteilung soll dann die komplette Außenelektrik steuern.

Geplant ist folgendes:

  • LED Beleuchtung rund um Haus (Ambiente Beleuchtung als auch Flutlicht)
  • Bewegungsmelder zur Parkplatzbeleuchtung
  • Beleuchtung der Gartenhütte
  • Schaltbare Steckdosen für Gartengeräte
  • Steuerung der Bewässerung und Messung der Bodenqualität
  • Alarmierung wenn ich vergesse die Blumen zu gießen
  • Gartentor-Sensor (offen zu)
  • Extra Klingel am Gartentor

Realisiert wird das über einen IP67 Unterverteiler in der Gartenhütte. Dieser ist zur Sicherheit auch abschließbar. Es kommen dort eigene Aktoren sowie eine Busstromvorsorgung rein. Im Haus wird das KNX Segment dann mittels Linienkoppler mit dem Hauptstrang verbunden. Dadurch bekommen die Außengeräte auch andere KNX-Nummern. Haupt-Linie ist dann bei mir 1.1.X und die Außenlinie wird 1.2.X werden.

Außerdem kommen natürlich ein haufen Sicherungen und ein FI-Schalter mit in die Unterverteilung. (Sicher ist Sicher).
Damit der Versicherungsschutz nicht gefärdet ist werde ich das von einem Elektriker zusammenstecken lassen. Die Programmierung mache ich dann wieder selbst.

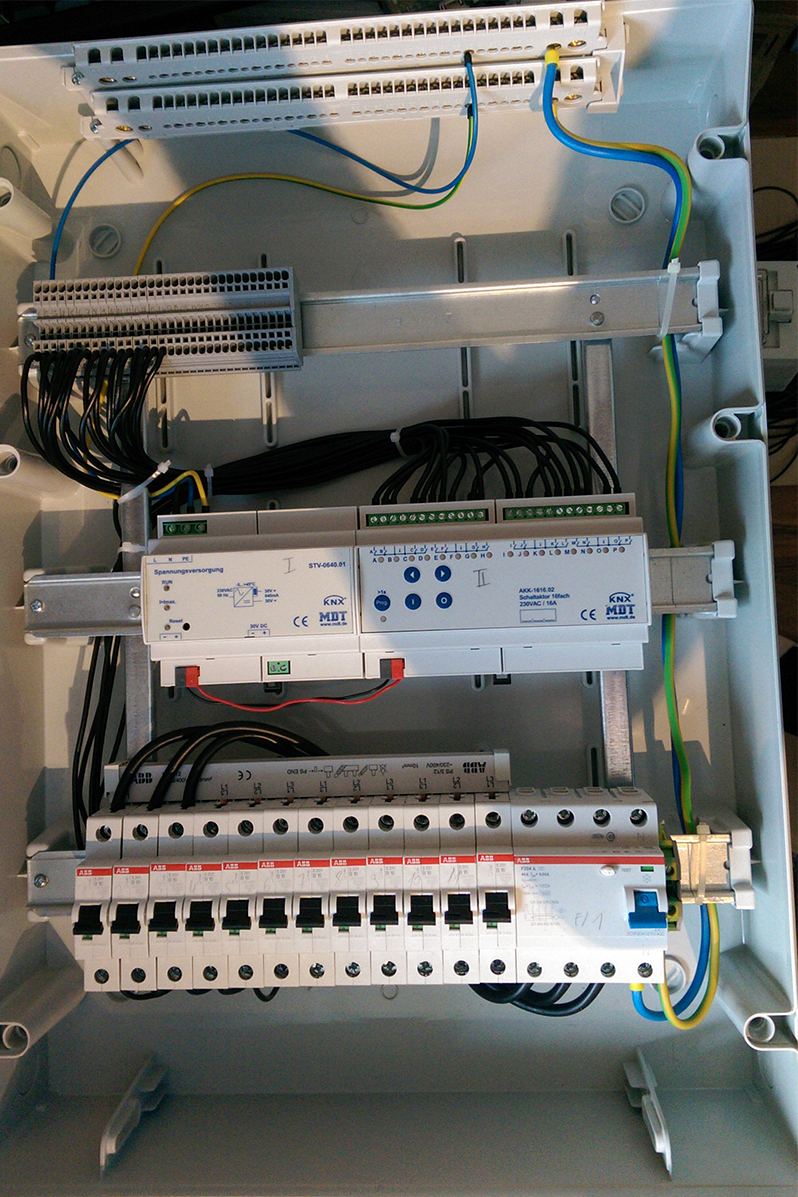

innen

So sieht die Unterverteilung von innen aus. Unten eine Reihe Sicherungen mit FI. Gabs als Set. Soviel Sicherungen brauchen ich (noch) nicht, aber das Set war billiger als einzeln kaufen. In der Mitte ist links die KNX Busversorgung und rechts daneben ein 16-fach Aktor. Oben links sind die Klemmen zum Auflegen der Kabel zu den Endgeräten.

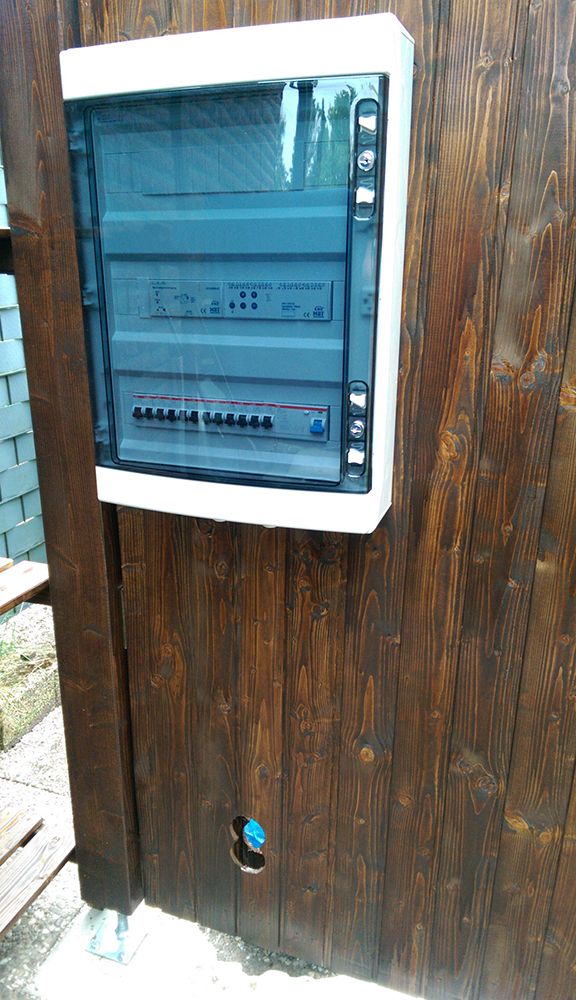

installiert

So sieht die Unterverteilung dann montiert aus. Unten ist schon das Loch für die Kabelzuführung zu sehen. Dieses Loch wird dann von einem Kabelkanal abgedeckt.

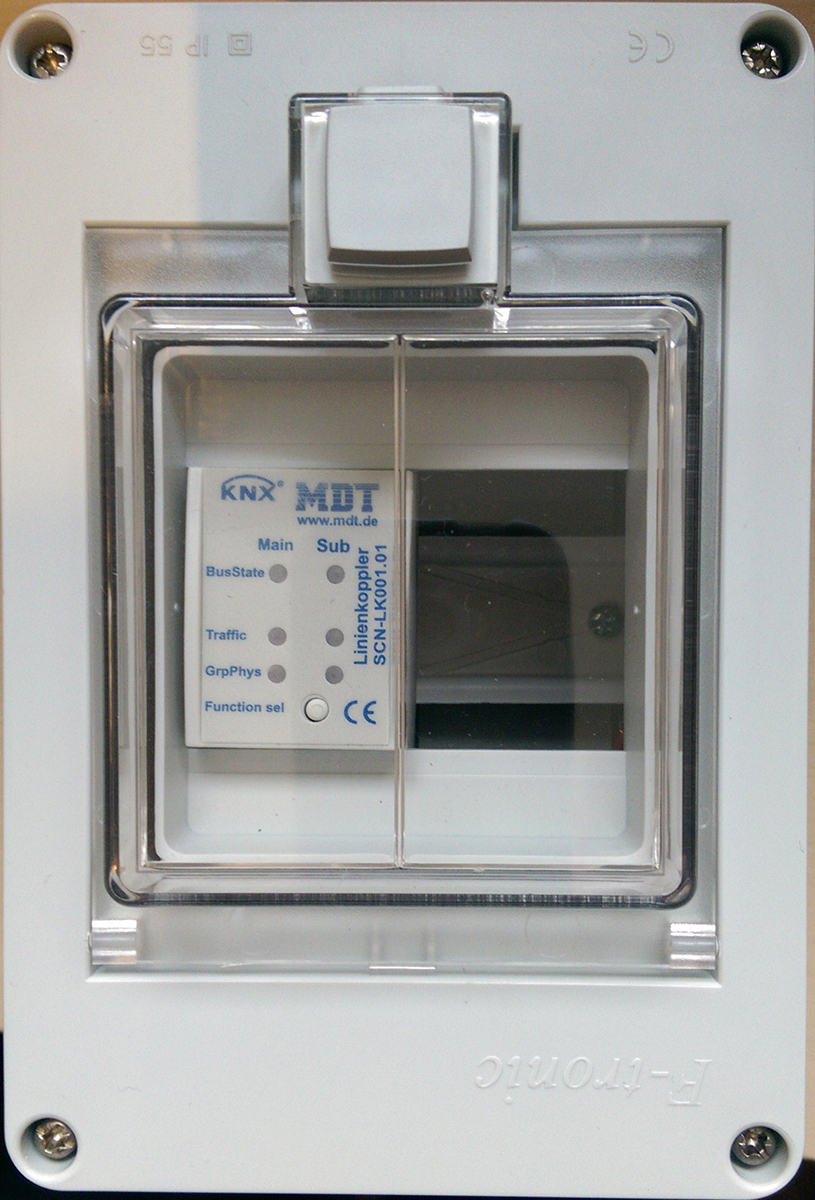

busskoppler

Um den Außen-Bus mit dem Haut-Bus zu verbinden habe ich einen Linienkoppler verwendet. Dieser sitzt in einer kleinen Kiste in der Garage auf halbem Weg nach draußen. Er trennt die beiden Bus-Segmente elektrisch und leitet nur entsprechend konfigurierte Pakete weiter. Nicht ganz günstig das Ding, aber sorgt dafür das mein Haus noch funktioniert, auch wenn es außen einen Kurzschluß gibt.
