Nachdem alle Kabelwegen vorbereitet waren konnte der Elektriker (bzw. es waren 5 Personen gleichzeitig auf der Baustelle) mit den Kabelziehen beginnen.

Verkabelung Flur
Verkabelung Flur

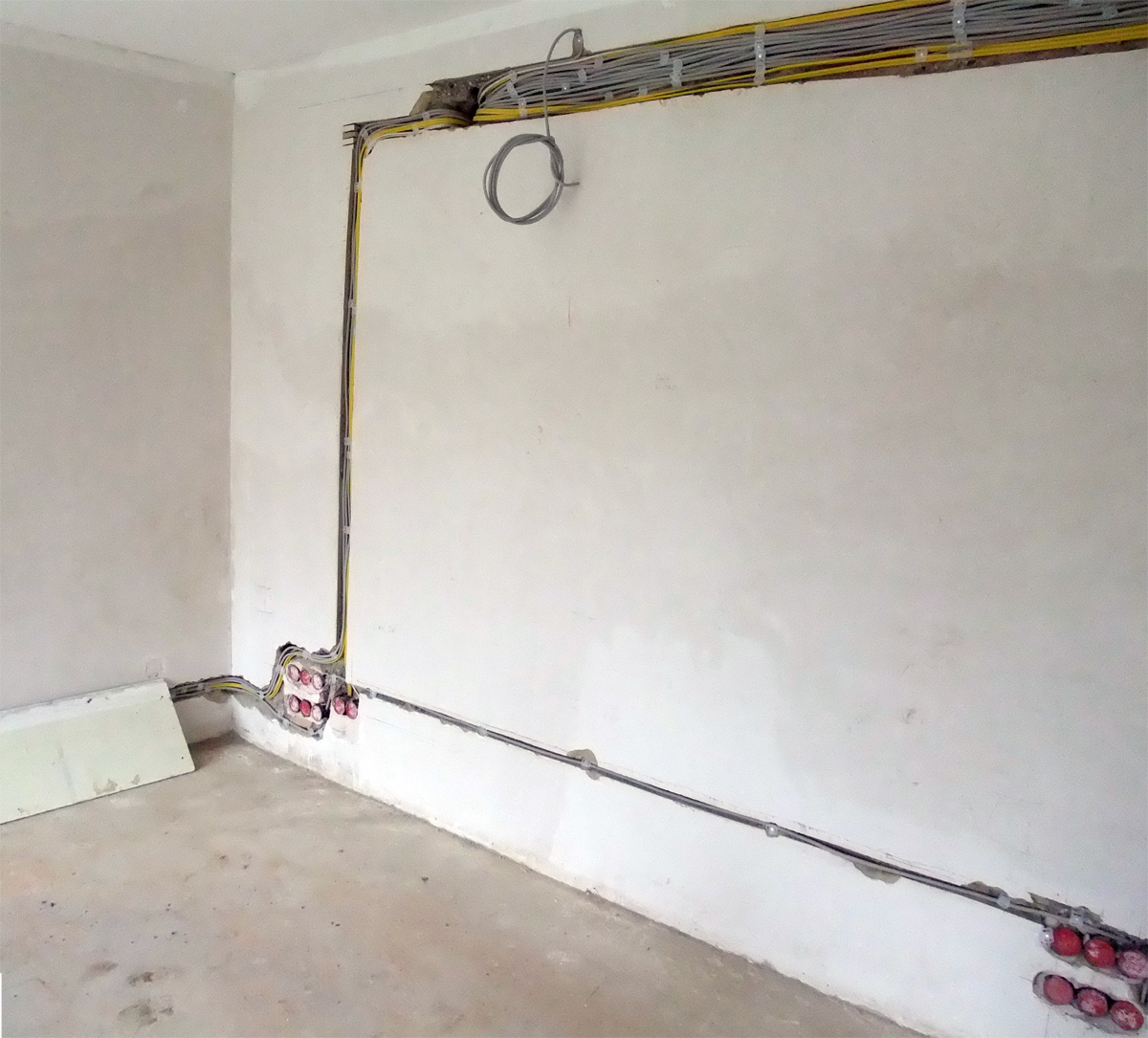

Verkabelung Wohnzimmer
Verkabelung Wohnzimmer

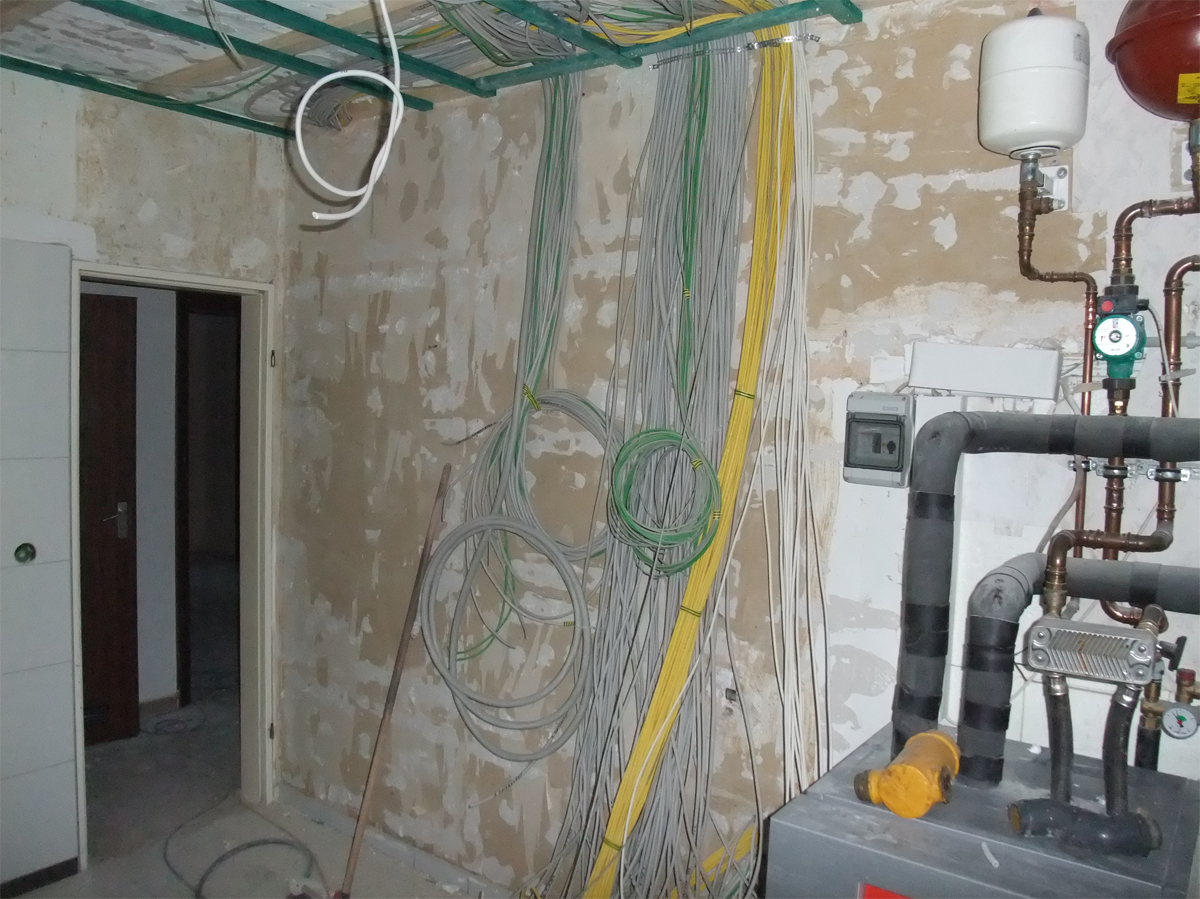

Alles läuft zentral im Hauswirtschaftsraum wieder zusammen, was eine BUS-Verkabelung grundsätzlich von einer normalen Verkabelung unterscheidet. Der Elektriker meine zwischendurch das es ja schlimmer aussieht als bei einem gewissen Flughafen in Berlin.













Und es stimmt! 😉

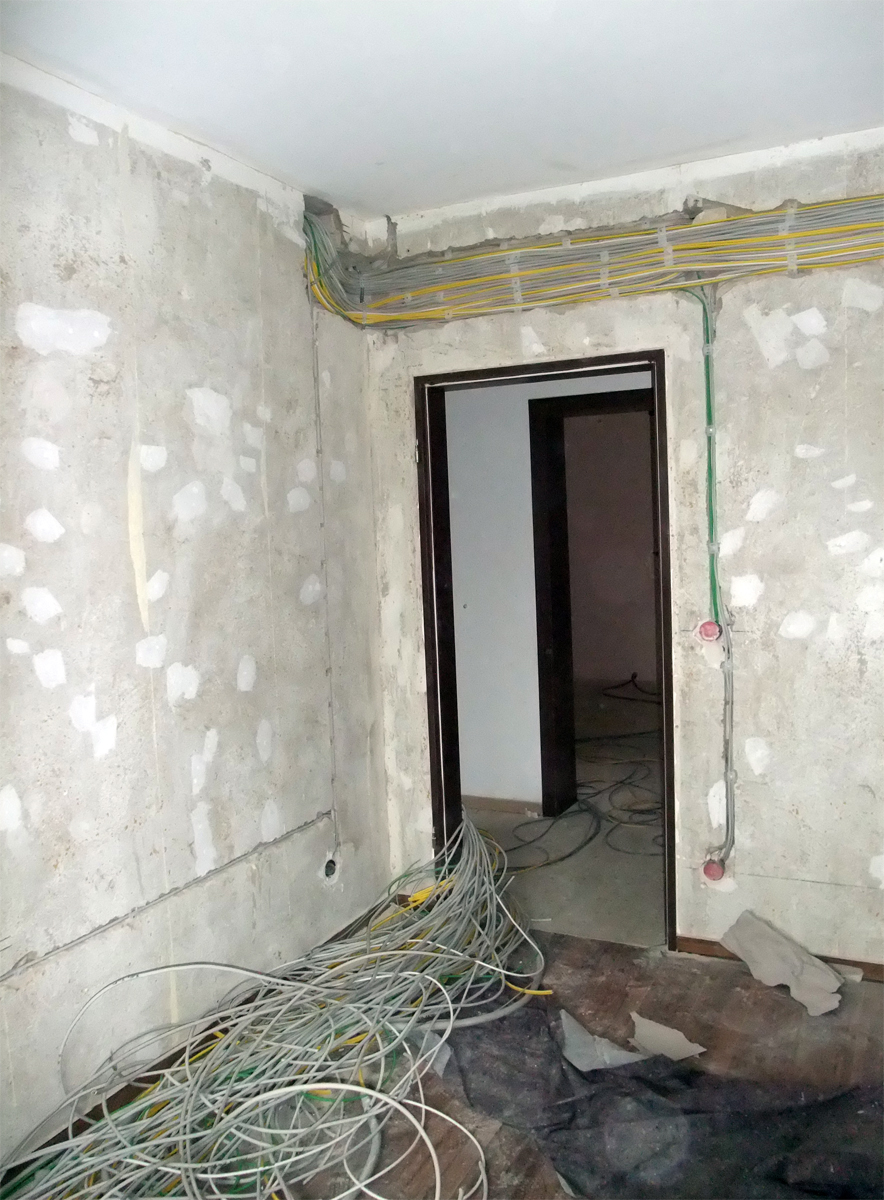

Verkabelung Hobbyraum
Verkabelung Hobbyraum

An dieser Stelle soll mal der neue Sicherungskasten und darunter der Serverschrank hängen.

Das grüne Kabel ist übrigens das KNX Buskabel. Grau sind dann 3x 1.5, 5x 1.5 oder 7x.1.5 Kabel. Je nachdem wie viele Steckdosen einzeln schaltbar sein sollten. Ein weiterer Vorteil von 5/7 x 1.5 ist, das eigentlich immer 1-2 Adern übrig sind und man auch nachträglich eine Steckdose die für Dauerstrom vorgesehen war, wieder auf eine schaltbare Ader umklemmen kann (und natürlich anders herum). Weiß sind SAT-Kabel und gelb Netzwerkkabel.

Grundsätzlich habe ich im Wohnzimmer z.B. 24 Steckdosen. Jeweils die Hälft wird von einem 7x 1.5 Kabel versorgt. D.h. ich habe eine Ader für Erde, eine Ader für den Null-Leiter, eine Ader für Dauerstrom und dann noch 4 Adern zum schalten von Steckdosen. Ich habe es immer so geplant das in jeder Ecke immer eine Steckdose schaltbar ist, und dann 1 oder 2 daneben Dauerstrom haben. So kann ich z.B. eingesteckte Lampen über den BUS schalten, kann aber trotzdem überall einen Staubsauger anschließen ohne das ich schalten muss.
Und wie gesagt: Es lässt sich im nachinein auch leicht um verdrahten.

Auch das Kabelverlegen hat einige Zeit gedauert und während der Elektriker dann den Sicherungskasten installiert hat, wurden vom Maler die ganzen Schlitze wieder verputzt, so dass wir anschließend mit der regulären Renovierung weiter machen konnten.

Veröffentlicht unter Umbau.

Wie schon früher beschrieben will ich euch nicht mit den Details des Umbaus von Fenster und Türen oder der Farbgebung diverser Räume langweilen.

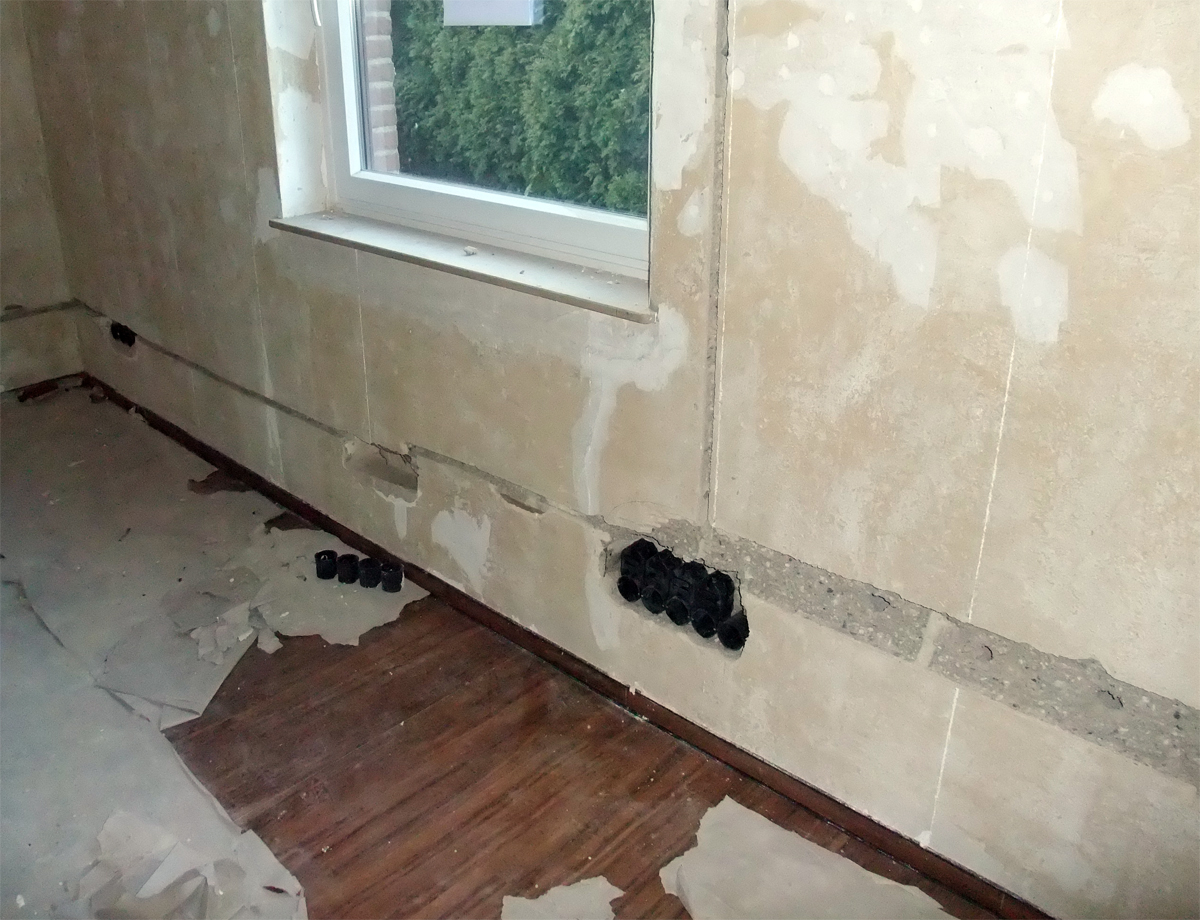

Schlitze im Büro
Schlitze im Büro

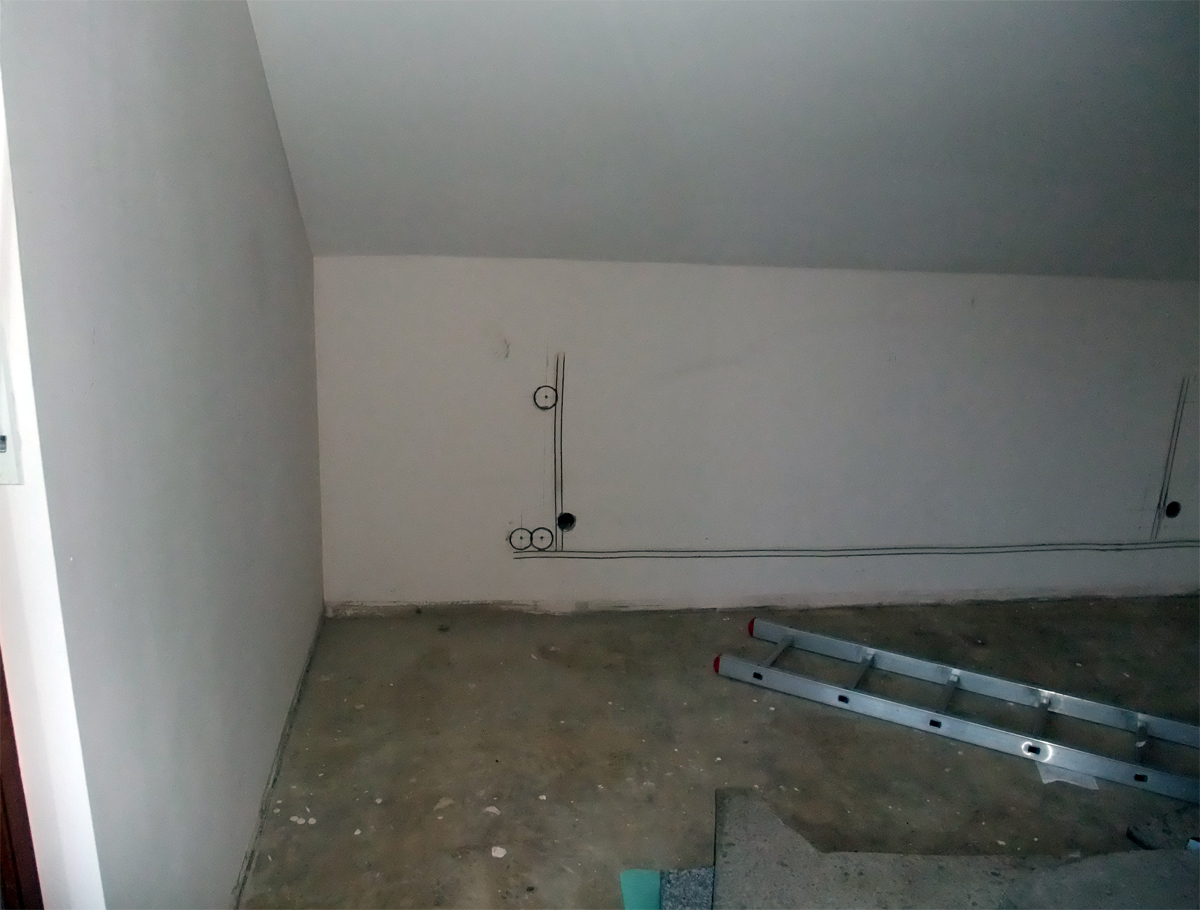

Schlitze im OG
Schlitze im OG

Stattdessen möchte ich nur auf die Elektro-Installation eingehen.

Zunächstmal steht natürlich Abbruch auf dem Plan. D.h. es werden Wand und Deckdurchbrüche gemacht und sämtliche Leitungswege neu geschlitzt. Dabei wird die bestehende Gebäudeverkabelung komplett tot-gelegt und durch die neuen Kabel ersetzt.

Sieht sehr rabiat aus – und ist es auch… 😉



Ich bin so froh das ich diese Arbeit vergeben hatte. Wirklich eine Sau-Arbeit und unglaublich viel Dreck.

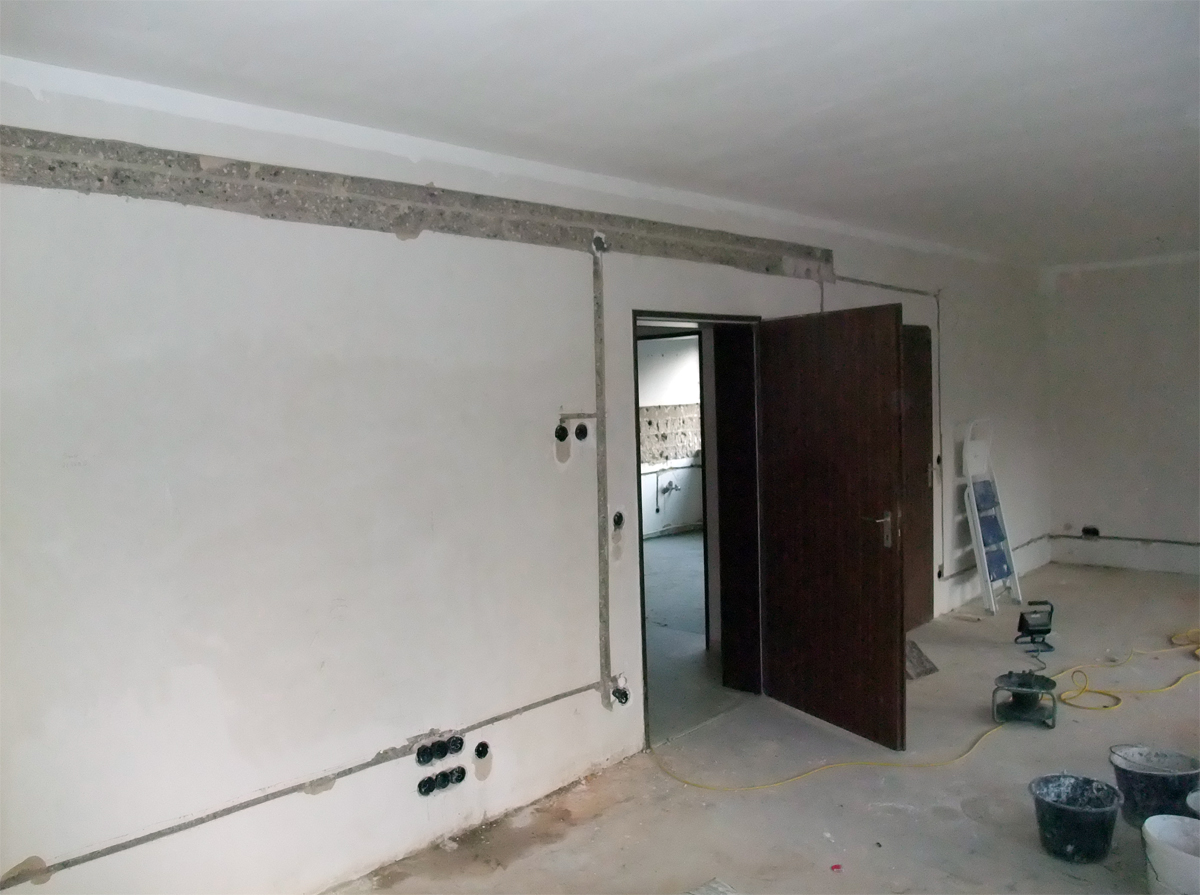

Schlitze im Wohnzimmer
Schlitze im Wohnzimmer

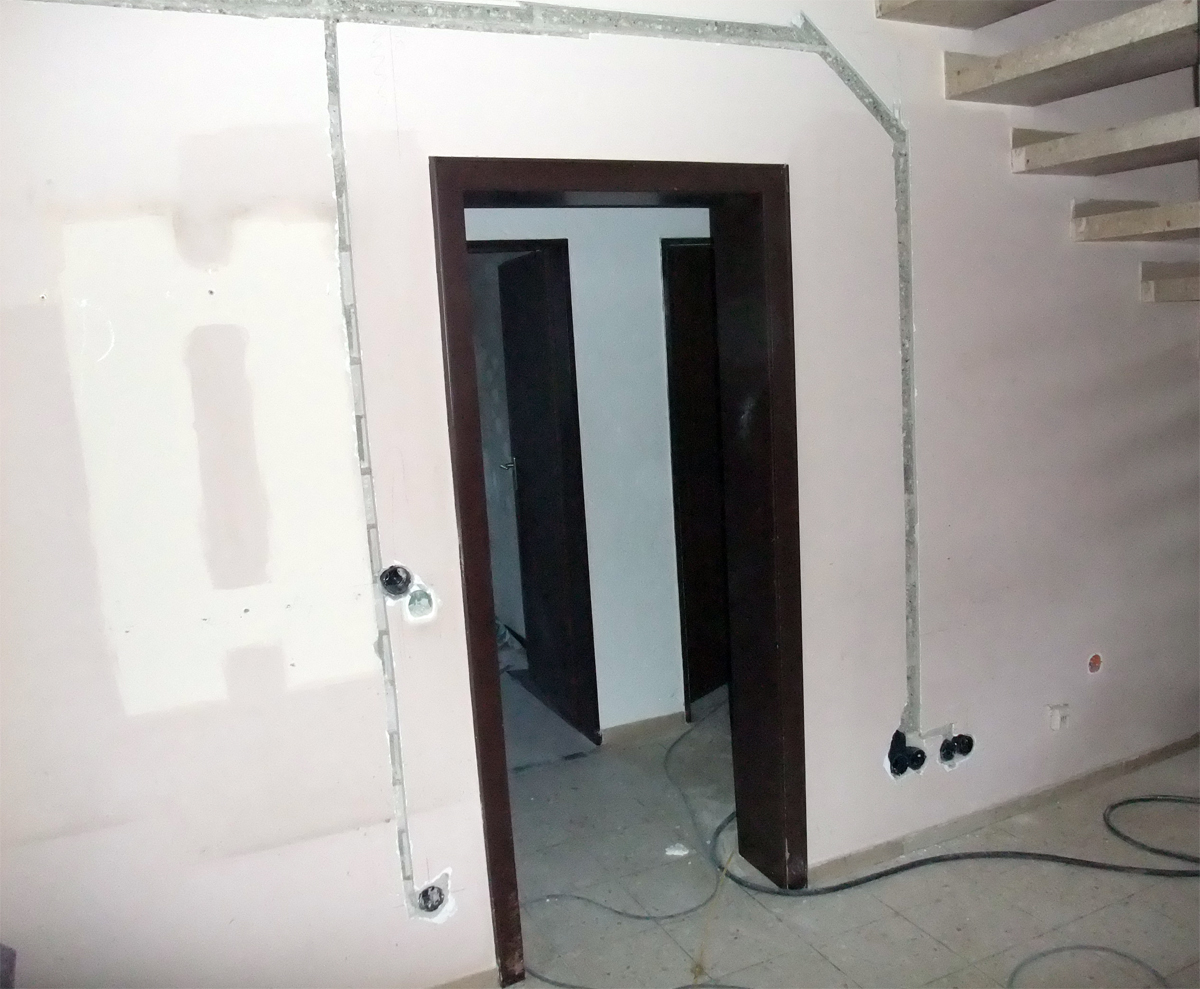

Schlitze im Flur
Schlitze im Flur

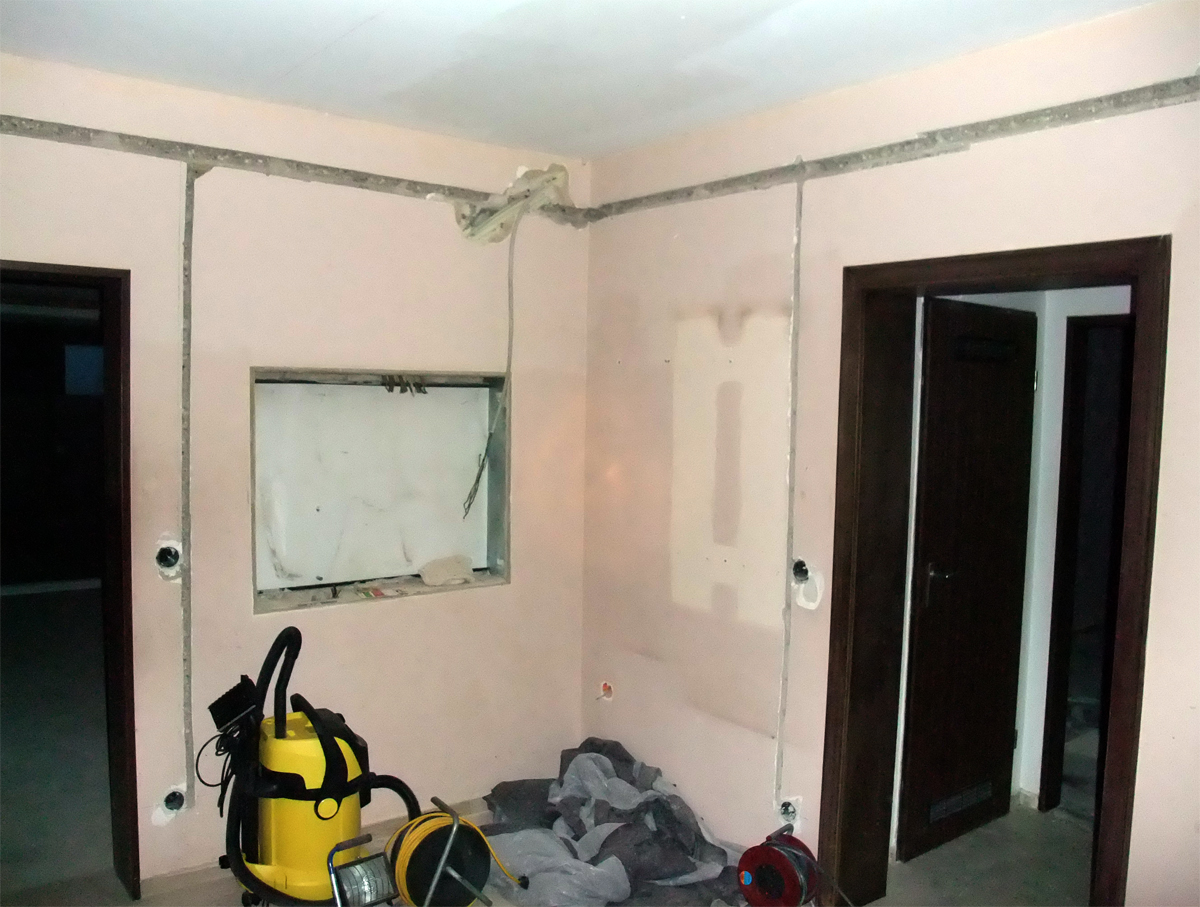

Der alte Sicherungskasten Sicherungskasten wurde komplett demontiert und nachher wieder zugemauert.

Alter Sicherungskasten

Allein das Stemmen und Flexen hat fast 10 Tage gedauert…

Veröffentlicht unter Umbau.

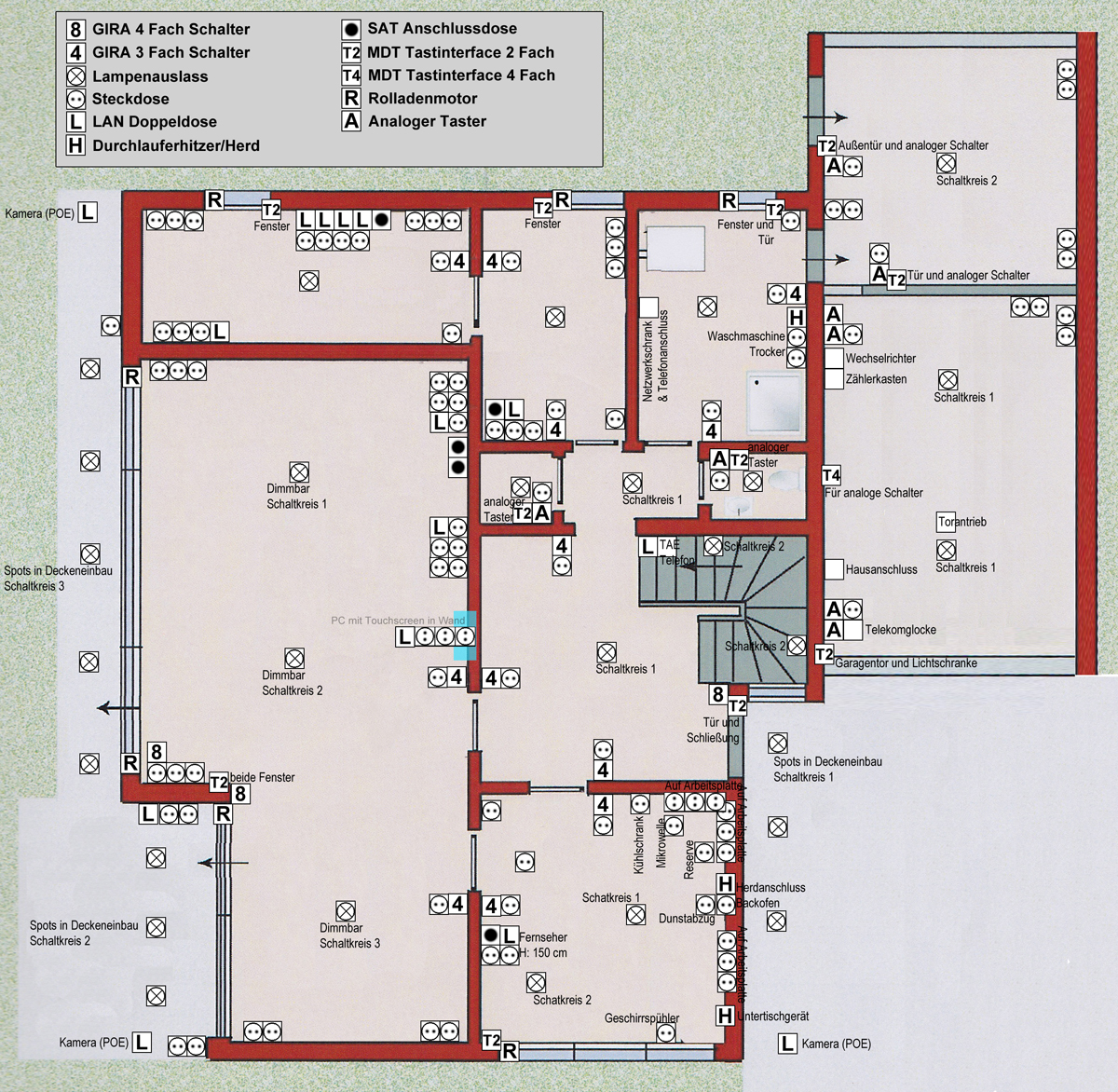

Elektro Planung Erdgeschoss
Elektro Planung Erdgeschoss

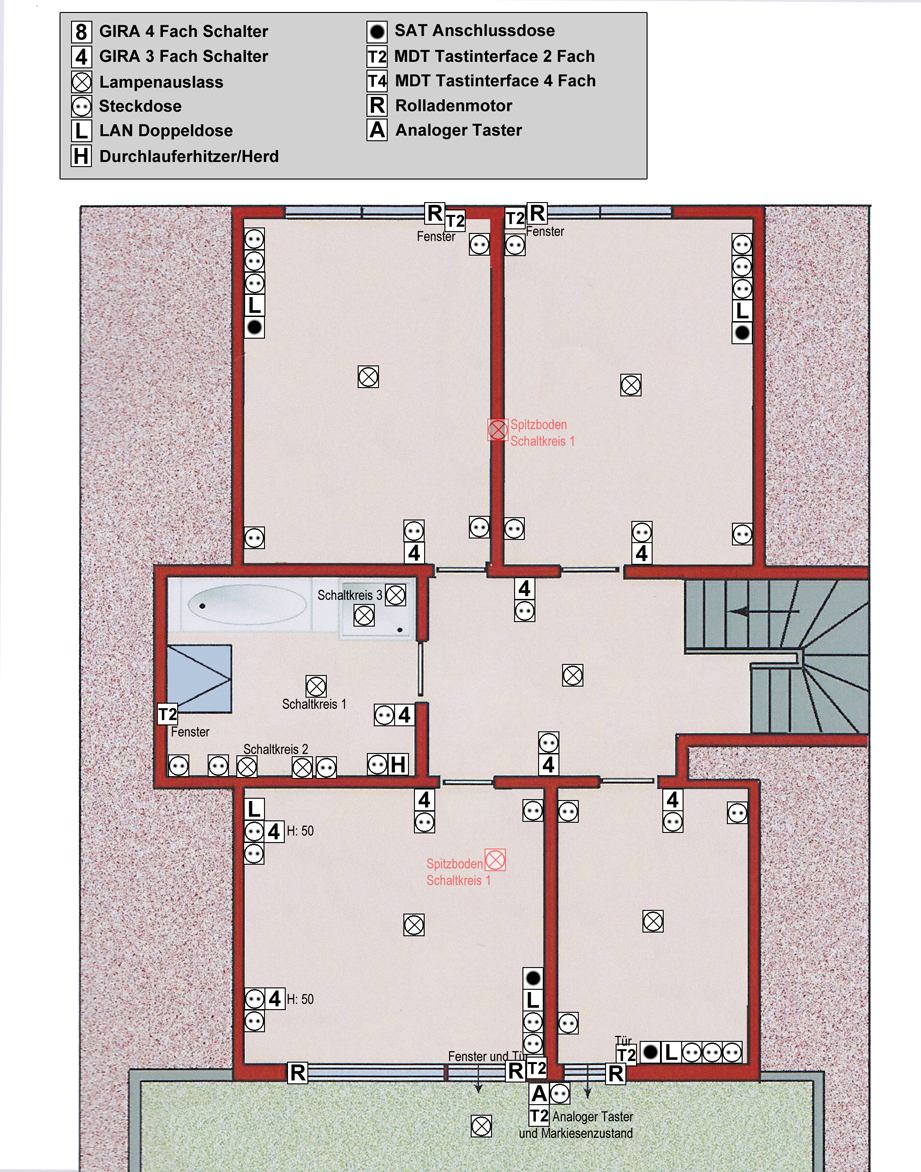

Elektro Planung Obergeschoss
Elektro Planung Obergeschoss

So. Die Pläne sind nun soweit abgeschlossen. Ganz schön viel geworden.

Man muss sich damit tatsächlich etwas beschäfftigen um zu verstehen was die ganzen Symbole bedeuten.

Das Haus hat 3 Etagen.
EG = Erdgeschoss
OG = Obergeschoss
DG = Dachgeschoss (nicht ausgebauter Spitzboden)

Das ist meine Wunschliste:

  • Alle Fenster mit automatischen Rollo ausstatten. Das muss ich bei den bestehenden Fenster selbst nachrüsten
  • Alle Fenster werden mit Reed-Kontakten (Magnetkontakten) ausgestattet damit der BUS erkennen kann, welche Fenster offen/zu sind
  • Rund ums Haus kommen Netzwerkkameras (bin etwas paranoid… ;-))
  • In jedem Zimmer werden Netzwerkdosen installiert, damit man nicht nur auf WLAN zurückgreifen muss
  • In jedem Zimmer werden SAT-Dosen installiert (hat nix mit dem BUS zu tun, sei aber zur vollständigkeit erwähnt)
  • In der Garage und im Hobbyraum wird alles Aufputz installiert und auf herkömmliche Taster und Steckdosen zurückgegriffen. Schaltbare Steckdosen sind hier nicht vorgesehen
  • Das Garagentor soll auch über den BUS gesteuert werden
  • Das Garagentor sowie alle Außentüren erhalten auch einen Reed-Kontakt
  • Sämtliche Außensteckdosen sind schaltbar

Mein Fazit nach so viel Planung: Es macht wirklich eine Menge Arbeit, aber es macht auf jeden Fall Sinn. Der Elektriker konnte das sehr genau anbieten und auch bei der Durchführung wird es wenig Rückfragen geben.

Nachdem nun die Entscheidung für einen KNX-Bus gefallen ist, muss man das ja auch mal planen.

Da ich einer von der “gründlichen Sorte” bin, habe ich mir einige Abende um die Ohren gehauen und genaue Pläne erstellt, wo welche Dosen, Schalter, usw hin sollen. Damit bin ich dann zu meinem Elektriker des Vertrauens und habe mir ein Angebot machen lassen. Dieses basierte dann auf Pauschalpreisen pro Steckdose, Schalter, Netzwerkdose usw. Schon sehr clever, denn solche Angebot lassen sich quasi garnicht vergleichen.

Er hat mir auch den Hersteller MDT an Herz gelegt. Dieser bietet ein super Preis-Leistungs-Verhältniss und kommt bei allen “versteckten” Aktoren und Sensoren zum Einsatz.

Die Schalter von MDT waren allerdings nicht mein Fall, so dass ich hier auf Gira zurückgreifen werde. Sehr schöne, aber leider auch rechte kostenintensive Lichtschalter.

Damit sich das System einfach erweitern lässt und ich von der schönen Visualisierung profitieren kann musste auch ein Gira-Home-Server her. Diese bietet zusätzliche Logik-Möglichkeiten und eben eine einfach und schnell zu konfigurierende Darstellung.

All das soll von einem 24″ Tablett (ja, SONY hat mal sowas gebaut), welches im Wohnzimmer an der Wand hängt, gesteurt werden.

Da ich möglichst viel selbst machen wollte (Stichwort Preis) habe ich den Elektriker gebeten nur die Verlegearbeiten (also schlitzen, Kabel ziehen und verdrahten) sowie die erste Programmierung der BUS-Komponenten anzubieten. Den Homeserver sowie alle Erweiterungen werde ich selbst programmieren.

Der Vorteil dabei ist: Auch ohne den Homeserver funktioniert der Bus. D.h ich kann Licht und Steckdosen schalten, auch wenn der PC mal einmal ausfällt.

So, das Haus ist gekauft. Ich habe einen 40 Jahre alten Altbau im schönen Münsterland erworben.

Grundsätzlich könnte man nach etwas tapezieren und streichen sofort einziehen. Aber ich möchte natürlich trotzdem einige Dinge verändern.
Dabei will ich nun gar nicht weiter auf die baulichen Änderungen wie den Austausch einiger Fenster und Türen eingehen, sondern mich natürlich dem Bus-System widmen.

Da ich nur 6 Wochen für die Renovierung habe kann ich nicht alles selbst machen. Und ich möchte auch kein “Fummel-System” haben, sondern etwas was von Anfang an funktioniert und dann nach und nach wachsen kann. Aus diesen Wünschen lassen sich meine Anforderungen an den Bus ableiten und auch meine anschließende Entscheidung erklären:

Meine Anforderungen:

  • Keine Bastel-Lösung (soll von Anfang an funkionieren, sonst ist der WAF (woman-akzeptanz-faktor) zu gering)
  • Hersteller unabhängig (damit man zwischendrin auch mal wechseln kann und nicht auf einen (teuren) Hersteller beschränkt ist)
  • Der BUS soll “alles wissen” (d.h. auch externe Systeme wie Heizung, Solar, usw. sollen sich anbinden lassen)
  • Bezahlbar (d.h. vermutlich doch wieder viel Eigenleistung…)
  • Einfach und schnell zu konfigurierende und leistungsstarke Visualisierung. Und das auch auf Mobilgeräte

Die Kandidaten: KNX oder Homematic

Vorteile KNX: Funktioniert quasi Out-of-the-Box, Hersteller unabhängig, Erweiterung mit z.B. Gira-Homeserver möglich, tolle Visualisierung mit Gira Homeserver
Nachteile KNX: Kostenintensiv

Vorteile Homematic: Funktioniert nach ganz so schnell Out-of-the-Box (aber trotzdem ausreichend gut), Hersteller unabhängig, Funklösung verfügbar, günstiger
Nachteile Homematic: Im Detail doch etwas fummelig, mir bekannte Visualisierungen aufwändig zu konfigurieren (HTML)

Und der wichtigste Vorteil von KNX: Mein Elektriker hat damit schon Erfahrungen sammeln können

D.h. die Entscheidung ist gefallen: Es wird ein KNX Bus

Da ich schon seit meiner Jugend davon geträumt habe einmal ein intelligentes Haus zu haben lag es nahe, den von mir 2014 erworbenen Altbau, zu einem solchen Haus “up-zu-graden”.  Mit diesem Blog möchte ich meine Gedanken sowie meine Entscheidungen festhalten und mit anderen Teilen.

Ich hoffe so Ideen und Umsetzungen mit anderen austauschen zu können und im Laufe der Jahre immer mehr Funktionen zu meinem Haus hinzufügen zu können.

Daher hoffe ich auf viele interessante Kommentare und Nachrichten und wünsche euch viel Spaß beim lesen.
